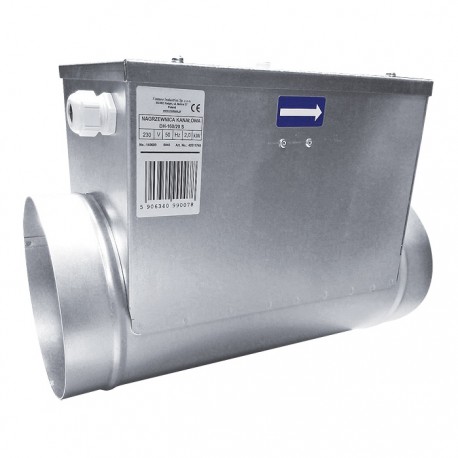

Elektryczna nagrzewnica kanałowa DH

Elektryczne nagrzewnice kanałowe przystosowane do montażu bezpośrednio w okrągłych kanałach wentylacyjnych o standardowych średnicach (100-400 mm).Obudowa nagrzewnic wykonana jest z blachy stalowej malowanej proszkowo.

Więcej szczegółów

Venture Industries

+48 242 605 912

PANEL KLIENTA

Zaloguj się, aby uzyskać rabaty
Dane techniczne

Zastosowanie

Nagrzewnice DH są stosowane w systemach wentylacji mechanicznej nawiewnej gdzie jest potrzeba podniesienia temperatury w okresach zimowych lub utrzymania temperatury w pomieszczeniach na stałym poziomie. Można wykorzystać nagrzewnice w procesach technologicznych wymagających dostarczenia powietrza o stałej temperaturze.

Konstrukcja

Elektryczne nagrzewnice kanałowe przystosowane do montażu bezpośrednio w okrągłych kanałach wentylacyjnych o standardowych średnicach (100-400 mm). Obudowa nagrzewnic wykonana jest z blachy stalowej malowanej proszkowo, a elementy grzewcze ze stali nierdzewnej. Nagrzewnice posiadają standardowo montowany podwójny układ zabezpieczenia przed przegrzaniem: pierwszy element automatyczny (temp. +75°C), drugi z odblokowaniem ręcznym (temp. +85°C).

Dobór

Nagrzewnice kanałowe powinny być dobierane tak, aby temperatura powietrza wylotowego nie przekraczała +40°C. Prędkość przepływu powietrza przez nagrzewnice nie może być mniejsza niz 1,5 m/s. Na zamówienie urządzenie może być dostarczane w dowolnym kolorze z palety RAL (standardowo RAL 9010 - biały).

Zdjęcie Moc (W)* Minimalna temperatura pracy (C) Maksymalna temperatura pracy (C) Napięcie (V)
graph
DH-100/03 S
300 -20 40 230
graph
DH-100/06 S
600 -20 40 230
graph
DH-100/09 S
900 -20 40 230
graph
DH-100/12 S
1200 -20 40 230
graph
DH-125/03 S
300 -20 40 230
graph
DH-125/06 S
600 -20 40 230
graph
DH-125/09 S
900 -20 40 230
graph
DH-160/15 S
1500 -20 40 230
graph
DH-160/20 S
2000 -20 40 230
graph
DH-200/05 S
500 -20 40 230
graph
DH-200/10 S
1000 -20 40 230
graph
DH-200/20 S
2000 -20 40 230
graph
DH-200/30 T
3000 -20 40 400
graph
DH-200/30 B
3000 -20 40 400
graph
DH-200/45 T
4500 -20 40 400
graph
DH-200/60 T
6000 -20 40 400
graph
DH-200/60 B
6000 -20 40 400
graph
DH-250/30 S
3000 -20 40 230
graph
DH-250/30 T
3000 -20 40 400
graph
DH-250/30 B
3000 -20 40 400
graph
DH-250/45 T
4500 -20 40 400
graph
DH-250/60 T
6000 -20 40 400
graph
DH-250/60 B
6000 -20 40 400
graph
DH-250/90 T
9000 -20 40 400
graph
DH-315/30 S
3000 -20 40 230
graph
DH-315/30 T
3000 -20 40 400
graph
DH-315/45 T
4500 -20 40 400
graph
DH-315/60 T
6000 -20 40 400
graph
DH-315/90 T
9000 -20 40 400
graph
DH-315/120 T
12000 -20 40 400
graph
DH-355/60 B
6000 -20 40 400
graph
DH-355/60 T
6000 -20 40 400
graph
DH-355/90 T
9000 -20 40 400
graph
DH-355/120 T
12000 -20 40 400
graph
DH-355/150 T
15000 -20 40 400
graph
DH-400/50 B
5000 -20 40 400
graph
DH-400/90 T
9000 -20 40 400
graph
DH-400/120 T
12000 -20 40 400
graph
DH-400/150 T
15000 -20 40 400
graph
DH-400/180 T
18000 -20 40 400

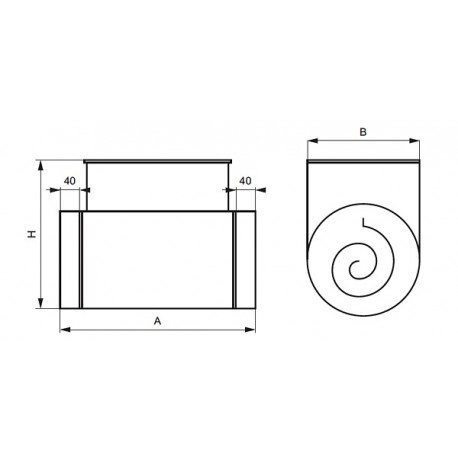

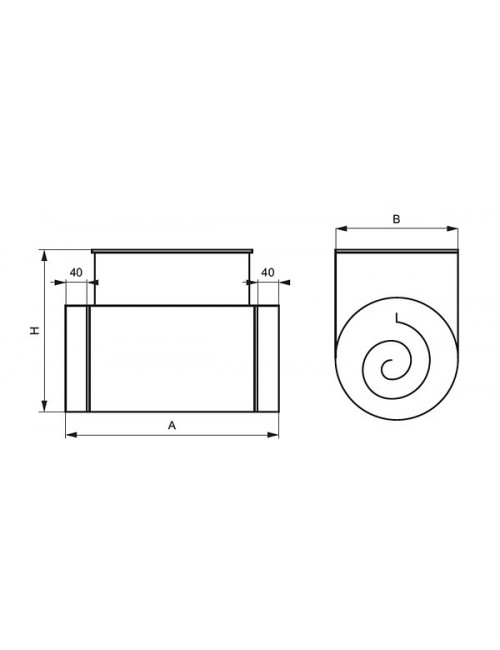

Zdjęcie A (mm) B (mm) C (mm) D (mm) H (mm)
graph
DH-100/03 S
380 280 98 100 105
graph
DH-100/06 S
380 280 98 100 105
graph
DH-100/09 S
380 280 98 100 105
graph
DH-100/12 S
380 280 98 100 105
graph
DH-125/03 S
380 280 105 125 105
graph
DH-125/06 S
380 280 98 100 105
graph
DH-125/09 S
380 280 105 125 105
graph
DH-160/15 S
380 280 135 160 105
graph
DH-160/20 S
380 280 135 160 105
graph
DH-200/05 S
400 300 165 200 105
graph
DH-200/10 S
400 300 165 200 105
graph
DH-200/20 S
400 300 165 200 105
graph
DH-200/30 T
400 300 165 200 105
graph
DH-200/30 B
400 300 165 200 105
graph
DH-200/45 T
400 300 165 200 105
graph
DH-200/60 T
400 300 165 200 105
graph
DH-200/60 B
400 300 165 200 105
graph
DH-250/30 S
400 300 195 250 75
graph
DH-250/30 T
400 300 195 250 75
graph
DH-250/30 B
400 300 195 250 75
graph
DH-250/45 T
400 300 195 250 75
graph
DH-250/60 T
400 300 195 250 75
graph
DH-250/60 B
400 300 195 250 75
graph
DH-250/90 T
400 300 195 250 75
graph
DH-315/30 S
400 300 230 315 75
graph
DH-315/30 T
400 300 230 315 75
graph
DH-315/45 T
400 300 230 315 75
graph
DH-315/60 T
400 300 230 315 75
graph
DH-315/90 T
400 300 230 315 75
graph
DH-315/120 T
400 300 230 315 75
graph
DH-355/60 B
440 340 230 355 75
graph
DH-355/60 T
440 340 230 355 75
graph
DH-355/90 T
440 340 230 355 75
graph
DH-355/120 T
440 340 230 355 75
graph
DH-355/150 T
340 230 355 355 75
graph
DH-400/50 B
340 230 400 400 75
graph
DH-400/90 T
440 340 230 400 75
graph
DH-400/120 T
440 340 230 400 75
graph
DH-400/150 T
440 340 230 400 75
graph
DH-400/180 T
400 300 230 400 75
