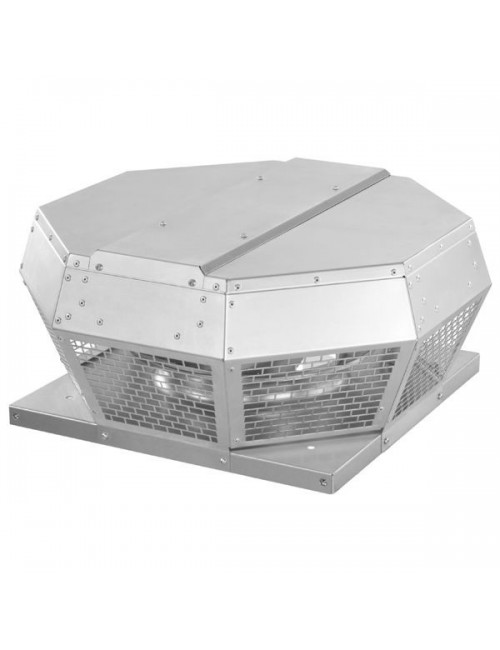

Dachowy wentylator promieniowy z wyrzutem poziomym VIVO

Konstrukcja wentylatora składa się z niskoprofilowanej obudowy zaprojektowanej w kształcie ośmiokąta, która redukuje straty ciśnienia przepływającego strumienia powietrza

Więcej szczegółów

VIVO

Harmann

+48 61 882 22 233

PANEL KLIENTA

Zaloguj się, aby uzyskać rabaty
Dane techniczne
  • konstrukcja:

Dachowy wentylator promieniowy z wyrzutem poziomym. Konstrukcja wentylatora składa się z niskoprofilowanej obudowy zaprojektowanej w kształcie ośmiokąta, która redukuje straty ciśnienia przepływającego strumienia powietrza, oraz kwadratowej płyty montażowej wykonanej z galwanizowanej blachy stalowej. Modele VIVO.P wyposażone w zintegrowany na obudowie wyłącznik serwisowy. Obudowa została wykonana z wysokiej klasy aluminium odpornego na działanie czynników atmosferycznych (AlMg3). Konstrukcja wentylatora umożliwia bezproblemowy montaż na podstawie dachowej lub cokole murowanym jak również wykonanie niezbędnych czynności serwisowych bez konieczności demontażu całego urządzenia (dostęp do korpusu silniko-wirnika uzyskuje się po odkręceniu kilku śrub mocujących obudowę do płyty montażowej).

Poziomy wylot powietrza wentylatorów VIVO został zabezpieczony aluminiową blachą perforowaną. Płyta montażowa została wyposażona w profilowany lej wlotowy oraz króćce gwintowane pozwalające na podłączenie takich akcesoriów jak: przeciwkołnierz, klapa zwrotna czy złącze przeciwdrganiowe. W komplecie dostarczane są śruby montażowe.

  • wirnik:

Wentylatory zostały wyposażone w wyważany dynamicznie (podwójny stopień wyważenia w klasie G 6.3) wirnik typu B o łopatkach pochylonych do tyłu. Wirniki wykonane zostały z tworzywa sztucznego. Kształt łopatek został zaprojektowany tak, aby uniemożliwiać osadzanie się tłuszczu oraz innych zanieczyszczeń mogących wpływać na parametry pracy wentylatora.

  • napęd i sterowanie:

Napęd stanowią jednofazowe (230V, 50Hz) lub trójfazowe (400V, 50Hz) asynchroniczne silniki elektryczne z wirującą obudową. Silniki posiadają wbudowane zabezpieczenie termiczne w postaci czujnika temperatury
uzwojeń z resetem automatycznym (do modelu 315 włącznie) lub posiadają wyprowadzone na zewnątrz końcówki termokontaktu (od modelu 355), które należy podłączyć do odpowiedniego przekaźnika ochrony termicznej np. typu S ET10 lub STDT 16. Silniki są przystosowane do napięciowej regulacji prędkości obrotowej w w zakresie 80-230V (modele jednofazowe), 100-400V (modele trójfazowe). Stopień ochrony urządzenia IPX4. Stopień ochrony silnika dla modeli 220-315 IP33, dla modeli 355-630 IP54, klasa izolacji F.
maksymalna temperatura pracy:
50-80oC – w zależności od modelu (patrz tabelka dane techniczne).

  • zastosowanie:

Wentylacja ogólna wyciągowa obiektów mieszkalnych, biurowych, przemysłowych i użyteczności publicznej. Ze względu na kompaktowe gabaryty obudowy znajdują szczególne zastosowanie dla obiektów o małej ilości wolnej przestrzeni dachowej.

  • wyposażenie dodatkowe:

Regulatory obrotów, podstawy dachowe, tłumiki, klapy zwrotne, króćce, złącza przeciwdrganiowe, etc.

Zdjęcie Moc (W)* Wydajność (m3/h) Pobór prądu Ilość obrotów (obr./min) Max. ciśnienie robocze Maksymalna temperatura pracy (C) Poziom hałasu (dB(A)/3m) Napięcie (V) Waga (kg)
graph
VIVO 2-190/500S
66 500 0,37 2670 350 45 34 230 4,5
graph
VIVO 4-190/250S
18 270 0,22 1440 100 70 31 230 4,5
graph
VIVO 2-220/900S
110 890 0,57 2760 490 60 48 230 4,9
graph
VIVO 4-220/450S
21 450 0,22 1400 130 80 31 230 5
graph
VIVO 4-250/750S
61 740 0,37 1390 164 50 38 230 5,4
graph
VIVO 4-280/1300S
86 1270 0,44 1390 200 70 42 230 7,8
graph
VIVO 4-315/1900S
125 1885 0,58 1400 260 80 42 230 7,8
graph
VIVO 4-355/3000S
290 3030 1,34 1455 380 40 50 230 19,0
graph
VIVO 4-400/4300S
456 4335 2,66 1450 480 65 52 230 21,0
graph
VIVO 4-450/5800T
690 5870 1,54 1450 570 60 55 400 29
graph
VIVO 4-500/9200T
1507 9240 3,50 1455 900 55 - 400 42,0
graph
VIVO 4-560/11900T
1958 11950 4,82 1450 780 60 63 400 59,0

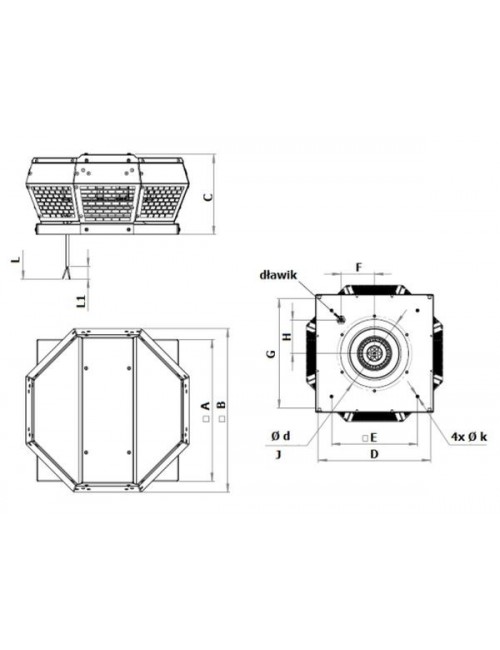

Zdjęcie A B C J d D F G H
VIVO 2-190/500S • HARMANN •  •PROFESJONALNA WYSYŁKA• BEZPIECZEŃSTWO ZAKUPÓW • INDYWIDUALNE RABATY W SKLEPIE • 690 912 712
VIVO 2-190/500S
337 388 190 M6x15 (6x) 213 320 ±4 95,5 311 ± 4 95,5
VIVO 4-190/250S • HARMANN •  •PROFESJONALNA WYSYŁKA• BEZPIECZEŃSTWO ZAKUPÓW • INDYWIDUALNE RABATY W SKLEPIE • 690 912 712
VIVO 4-190/250S
337 388 190 M6x15 (6x) 213 320 ±4 95,5 311 ± 4 95,5
VIVO 2-220/900S • HARMANN •  •PROFESJONALNA WYSYŁKA• BEZPIECZEŃSTWO ZAKUPÓW • INDYWIDUALNE RABATY W SKLEPIE • 690 912 712
VIVO 2-220/900S
337 388 190 M6x15 (6x) 213 320 95,5 311 95,5
ViVO 4-220/450S • HARMANN •  •PROFESJONALNA WYSYŁKA• BEZPIECZEŃSTWO ZAKUPÓW • INDYWIDUALNE RABATY W SKLEPIE • 690 912 712
VIVO 4-220/450S
337 388 190 M6x15 (6x) 213 320 ±4 95,5 311 ± 4 95,5
VIVO 4-250/750S • HARMANN •  •PROFESJONALNA WYSYŁKA• BEZPIECZEŃSTWO ZAKUPÓW • INDYWIDUALNE RABATY W SKLEPIE • 690 912 712
VIVO 4-250/750S
337 388 190 M6x15 (6x) 213 320 ±4 95,5 311 ± 4 95,5
VIVO 4-280/1300S • HARMANN •  •PROFESJONALNA WYSYŁKA• BEZPIECZEŃSTWO ZAKUPÓW • INDYWIDUALNE RABATY W SKLEPIE • 690 912 712
VIVO 4-280/1300S
437 540 249 M6x15 (6x) 286 420 ± 4 135 411 ± 4 135
VIVO 4-315/1900S • HARMANN •  •PROFESJONALNA WYSYŁKA• BEZPIECZEŃSTWO ZAKUPÓW • INDYWIDUALNE RABATY W SKLEPIE • 690 912 712
VIVO 4-315/1900S
437 540 249 M6x15 (6x) 286 420 ± 4 135 411 ± 4 135
VIVO 4-355/3000S • HARMANN •  •PROFESJONALNA WYSYŁKA• BEZPIECZEŃSTWO ZAKUPÓW • INDYWIDUALNE RABATY W SKLEPIE • 690 912 712
VIVO 4-355/3000S
598 745 333 M6x15 (6x) 438 581 ± 4 195,5 572 ± 4 195,5
VIVO 4-400/4300S • HARMANN •  •PROFESJONALNA WYSYŁKA• BEZPIECZEŃSTWO ZAKUPÓW • INDYWIDUALNE RABATY W SKLEPIE • 690 912 712
VIVO 4-400/4300S
598 745 333 M6x15 (6x) 438 581 ± 4 195,5 572 ± 4 195,5
VIVO 4-450/5800T • HARMANN •  •PROFESJONALNA WYSYŁKA• BEZPIECZEŃSTWO ZAKUPÓW • INDYWIDUALNE RABATY W SKLEPIE • 690 912 712
VIVO 4-450/5800T
670 860 418 M6x15 (6x) 438 644 ± 4 222 653 ± 4 222
VIVO 4-500/9200T • HARMANN •  •PROFESJONALNA WYSYŁKA• BEZPIECZEŃSTWO ZAKUPÓW • INDYWIDUALNE RABATY W SKLEPIE • 690 912 712
VIVO 4-500/9200T
670 860 418 M6x15 (6x) 438 644 ± 4 222 653 ± 4 222
VIVO 4-560/11900T • HARMANN •  •PROFESJONALNA WYSYŁKA• BEZPIECZEŃSTWO ZAKUPÓW • INDYWIDUALNE RABATY W SKLEPIE • 690 912 712
VIVO 4-560/11900T
931 1165 527 M6x15 (6x) 605 905 ± 4 314 914 ± 4 314
