Dachowy wentylator promieniowy z wyrzutem pionowym VIVER

Konstrukcja wentylatora składa się z niskoprofilowanej obudowy zaprojektowanej w kształcie ośmiokąta, która redukuje straty ciśnienia przepływającego strumienia powietrza

Więcej szczegółów

VIVER

Harmann

+48 61 882 22 233

PANEL KLIENTA

Zaloguj się, aby uzyskać rabaty
Dane techniczne

konstrukcja:
Dachowy wentylator promieniowy z wyrzutem pionowym. Konstrukcja wentylatora składa się z niskoprofilowanej obudowy zaprojektowanej w kształcie ośmiokąta, która redukuje straty ciśnienia przepływającego strumienia powietrza, oraz kwadratowej płyty montażowej wykonanej z galwanizowanej blachy stalowej. Modele VIVER.P wyposażone w zintegrowany na obudowie wyłącznik serwisowy. Obudowa została wykonana z wysokiej klasy aluminium odpornego na działanie czynników atmosferycznych (AlMg3). Konstrukcja wentylatora umożliwia bezproblemowy montaż na podstawie dachowej lub cokole murowanym jak również wykonanie niezbędnych czynności serwisowych bez konieczności demontażu całego urządzenia (dostęp do korpusu silniko-wirnika uzyskuje się po odkręceniu kilku śrub mocujących obudowę do płyty montażowej).
Pionowy wylot powietrza wentylatorów VIVER został zabezpieczony aluminiową blachą perforowaną oraz wewnętrzną osłoną przed napływem deszczu lub śniegu. Płyta montażowa została wyposażona w profilowany lej wlotowy oraz króćce gwintowane pozwalające na podłączenie takich akcesoriów jak: przeciwkołnierz, klapa zwrotna czy złącze przeciwdrganiowe.
W komplecie dostarczane są śruby montażowe.

wirnik:
Wentylatory zostały wyposażone w wyważany dynamicznie (podwójny stopień wyważenia w klasie G 6.3) wirnik typu B o łopatkach pochylonych do tyłu. Wirniki wykonane zostały z tworzywa sztucznego. Kształt łopatek został zaprojektowany tak, aby uniemożliwiać osadzanie się tłuszczu oraz innych zanieczyszczeń mogących wpływać na parametry pracy wentylatora.

napęd i sterowanie:
Napęd stanowią jednofazowe (230V, 50Hz) lub trójfazowe (400V, 50Hz) asynchroniczne silniki elektryczne z wirującą obudową. Silniki posiadają wbudowane zabezpieczenie termiczne w postaci czujnika temperatury uzwojeń z resetem automatycznym (do modelu 315 włącznie) lub posiadają wyprowadzone na zewnątrz końcówki termokontaktu (od modelu 355), które należy podłączyć do odpowiedniego przekaźnika ochrony termicznej np. typu S ET10 lub STDT 16. Silniki są przystosowane do napięciowej regulacji prędkości obrotowej w pełnym zakresie. Stopień ochrony IPX4, klasa izolacji uzwojeń silnika F.
maksymalna temperatura pracy:
50-80oC – w zależności od modelu (patrz tabelka dane techniczne).

zastosowanie:
Wentylacja ogólna wyciągowa obiektów mieszkalnych, biurowych, przemysłowych i użyteczności publicznej. Ze względu na pionowy wyrzut powietrza znajdują szczególne zastosowanie dla obiektów zlokalizowanych w gęstej zabudowie, gdzie istotne są parametry hałasu emitowanego na zewnątrz, jak również w budynkach o małej ilości wolnej przestrzeni dachowej.

wyposażenie dodatkowe:
Regulatory obrotów, podstawy dachowe, tłumiki, klapy zwrotne, króćce, złącza przeciwdrganiowe, etc.

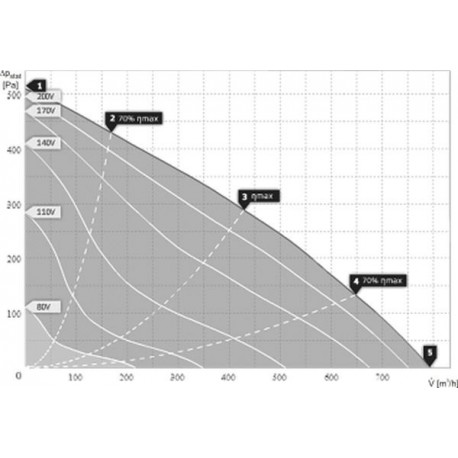

Zdjęcie Moc (W)* Wydajność (m3/h) Pobór prądu Ilość obrotów (obr./min) Max. ciśnienie robocze Maksymalna temperatura pracy (C) Poziom hałasu (dB(A)/3m) Napięcie (V) Waga (kg)
graph
VIVER 2-190/450S
67 490 0,37 2720 380 40 41 230 4,5
graph
VIVER 4-190/250S
18 280 0,23 1430 110 70 32 230 4,5
graph
VIVER 2-220/800S
110 800 0,55 2780 510 60 44 230 5
graph
VIVER 4-220/400S
21 410 0,22 1410 140 80 28 230 5
graph
VIVER 4-250/600S
61 620 0,38 1415 170 50 30 230 5,6
graph
VIVER 4-280/1100S
82 1100 0,42 1400 220 70 30 230 8,2
graph
VIVER 4-315/1600S
114 1600 0,57 1410 270 80 41 230 8,3
graph
VIVER 4-355/2700S
249 2740 1,34 1460 400 45 43 230 19
graph
VIVER 4-400/3700S
452 3740 2,59 1460 500 65 48 230 21
graph
VIVER 4-450/5000T
610 4960 1,3 1450 620 60 39 230 28
graph
VIVER 4-500/7600T
1467 7665 3,43 1470 880 55 56 230 42
graph
VIVER 4-560/10900T
1911 10960 4,76 1460 830 60 59 400 59
graph
VIVER.P 4-500-7600T
1467 7665 3,43 1470 880 55 56 230 42
Zdjęcie A B C D F G H
VIVER 2-190/450S • HARMANN • Wyrzut Pionowy•  •PROFESJONALNA WYSYŁKA• BEZPIECZEŃSTWO ZAKUPÓW • INDYWIDUALNE RABATY W SKLEPIE • 6
VIVER 2-190/450S
337 388 190 320 95,5 311 95,5
VIVER 4-190/250S • HARMANN • Wyrzut Pionowy•  •PROFESJONALNA WYSYŁKA• BEZPIECZEŃSTWO ZAKUPÓW • INDYWIDUALNE RABATY W SKLEPIE • 6
VIVER 4-190/250S
337 388 190 320 95,5 311 95,5
VIVER2-220/800S • HARMANN • Wyrzut Pionowy•  •PROFESJONALNA WYSYŁKA• BEZPIECZEŃSTWO ZAKUPÓW • INDYWIDUALNE RABATY W SKLEPIE • 69
VIVER 2-220/800S
337 388 190 320 95,5 311 95,5
VIVER 4-220/400S • HARMANN • Wyrzut Pionowy•  •PROFESJONALNA WYSYŁKA• BEZPIECZEŃSTWO ZAKUPÓW • INDYWIDUALNE RABATY W SKLEPIE • 6
VIVER 4-220/400S
337 388 190 320 95,5 311 95,5
VIVER 4-250/600S • HARMANN • Wyrzut Pionowy•  •PROFESJONALNA WYSYŁKA• BEZPIECZEŃSTWO ZAKUPÓW • INDYWIDUALNE RABATY W SKLEPIE • 6
VIVER 4-250/600S
337 388 190 320 95,5 311 95,5
VIVER4-280/1100S • HARMANN • Wyrzut Pionowy•  •PROFESJONALNA WYSYŁKA• BEZPIECZEŃSTWO ZAKUPÓW • INDYWIDUALNE RABATY W SKLEPIE • 6
VIVER 4-280/1100S
437 540 249 420 135 411 135
VIVER4-315/1600S • HARMANN • Wyrzut Pionowy•  •PROFESJONALNA WYSYŁKA• BEZPIECZEŃSTWO ZAKUPÓW • INDYWIDUALNE RABATY W SKLEPIE • 6
VIVER 4-315/1600S
437 540 249 420 135 411 135
VIVER4-355/2700S • HARMANN • Wyrzut Pionowy•  •PROFESJONALNA WYSYŁKA• BEZPIECZEŃSTWO ZAKUPÓW • INDYWIDUALNE RABATY W SKLEPIE • 6
VIVER 4-355/2700S
598 745 333 581 195,5 572 195,5
VIVER4-400/3700S • HARMANN • Wyrzut Pionowy•  •PROFESJONALNA WYSYŁKA• BEZPIECZEŃSTWO ZAKUPÓW • INDYWIDUALNE RABATY W SKLEPIE • 6
VIVER 4-400/3700S
598 745 333 581 195,5 572 195,5
VIVER4-450/5000T • HARMANN • Wyrzut Pionowy•  •PROFESJONALNA WYSYŁKA• BEZPIECZEŃSTWO ZAKUPÓW • INDYWIDUALNE RABATY W SKLEPIE • 6
VIVER 4-450/5000T
670 860 418 644 222 653 222
VIVER4-500/7600T • HARMANN • Wyrzut Pionowy• P •PROFESJONALNA WYSYŁKA• BEZPIECZEŃSTWO ZAKUPÓW • INDYWIDUALNE RABATY W SKLEPIE •
VIVER 4-500/7600T
670 860 418 644 222 653 222
VIVER4-560/10900T • HARMANN • Wyrzut Pionowy•  •PROFESJONALNA WYSYŁKA• BEZPIECZEŃSTWO ZAKUPÓW • INDYWIDUALNE RABATY W SKLEPIE •
VIVER 4-560/10900T
931 1145 527 905 314 914 314
VIVER.P 4-500/7600T • HARMANN • Wyrzut Pionowy•  •PROFESJONALNA WYSYŁKA• BEZPIECZEŃSTWO ZAKUPÓW • INDYWIDUALNE RABATY W SKLEPIE
VIVER.P 4-500-7600T
670 860 418 644 222 653 222
