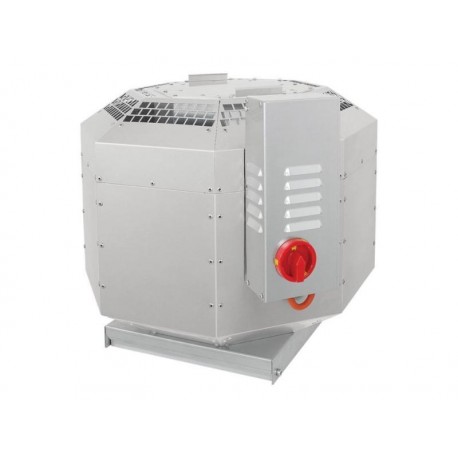

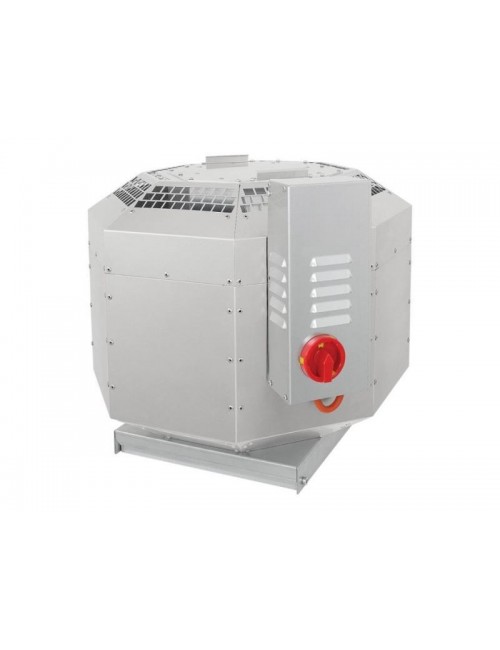

Dachowy wentylator promieniowy ISOROOFTEC

Wybierz wersję produktu
Model
Wydajność (m3/h)
Cena netto
ISOROOFTEC 2-225/1700S
Dostępny
1720
3 730,08 zł
ISOROOFTEC 2-250/2200S
Dostępny
2160
4 204,07 zł
ISOROOFTEC 2-280/3000S
Dostępny
3000
4 933,33 zł
ISOROOFTEC 2-315/3900S
Dostępny
3860
5 173,98 zł
ISOROOFTEC 4-400/4200S
Dostępny
4170
5 718,70 zł
ISOROOFTEC 4-450/6400S
Dostępny
6390
7 845,53 zł
ISOROOFTEC 4-500/8200S
Dostępny
8215
8 872,36 zł
ISOROOFTEC 2-225/1900T
Dostępny
1870
3 853,66 zł
ISOROOFTEC 2-250/2300T
Dostępny
2340
3 882,11 zł
ISOROOFTEC 2-280/2700T
Dostępny
2710
4 421,14 zł
ISOROOFTEC 2-315/3800T
Dostępny
3795
4 757,72 zł
ISOROOFTEC 4-315/3000T
Dostępny
3000
4 713,01 zł
ISOROOFTEC 4-355/4300T
Dostępny
4250
5 691,06 zł
ISOROOFTEC 4-400/4000T
Dostępny
3990
5 843,90 zł
ISOROOFTEC 4-450/7000T
Dostępny
6975
7 551,22 zł
ISOROOFTEC 4-500/7900T
Dostępny
7905
7 748,78 zł
ISOROOFTEC 4-560/11900T
Dostępny
11960
10 155,28 zł
ISOROOFTEC 4-630/14300T
Dostępny
14350
11 303,25 zł
ISOROOFTEC 6-710/18600T
Dostępny
18580
16 682,11 zł
Brutto
Wyposażony w silnik zlokalizowany poza strumieniem przepływającego powietrza.
Towar dostępny

Konstrukcja

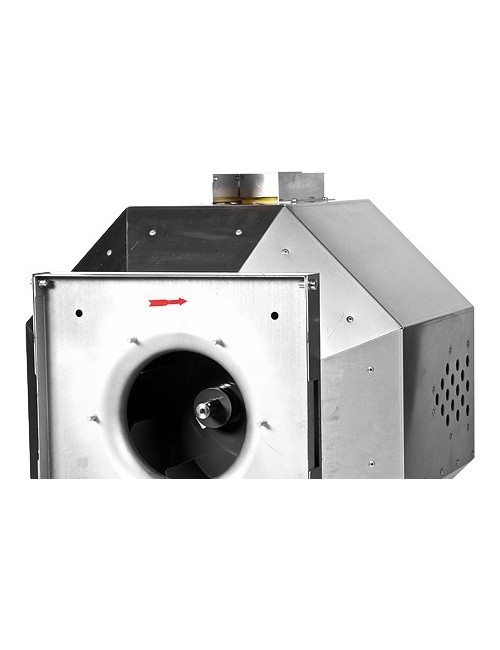

Dachowy wentylator promieniowy z wyrzutem pionowym, którego silnik zamontowany został poza strumieniem przepływającego powietrza. Obudowa została wykonana z profilowanej blachy aluminiowej AlMg3 odpornej na działanie wody morskiej oraz galwanizowanej blachy stalowej (płyta montażowa, wsporniki wewnętrzne). Izolacja akustyczna obudowy została wykonana z wełny mineralnej o grubości 40 mm, którą zabezpieczono powłoką z włókna szklanego i perforowaną blachą stalową. Ośmiokątny kształt obudowy wentylatora umożliwił redukcję straty ciśnienia przepływającego powietrza.

Silnik został zabudowany w specjalnej komorze o podwójnych ściankach, dzięki czemu jest całkowicie odizolowany od strumienia przepływającego powietrza. Konstrukcja wentylatora umożliwia transport medium o maksymalnej temperaturze 1200C. Wentylator posiada pionowy wylot powietrza zabezpieczony aluminiową blachą perforowaną. Standardowo każdy wentylator jest wyposażony w zintegrowany wyłącznik serwisowy oraz tacęociekową dla odprowadzania skroplin oraz wody opadowej z wnętrza wentylatora. Konstrukcja umożliwia odchylenie obudowy w celu przeprowadzenia czynności serwisowych w obrębie wirnika (przeglądy, czyszczenie).

Wirnik

Wirnik nowej generacji wyważony dynamicznie w klasie G2.5, typu B - z łopatkami pochylonymi do tyłu, wykonany z blachy stalowej malowanej proszkowo. Wirniki modeli trójfazowych zostały dodatkowo wyposażone w tuleję zaciskową Taperlock, która zapewnia lepszą jakość wyważania i wyższą stabilność działania.

Napęd i sterowanie

Jednofazowy (230V, 50Hz, IP54, klasa izolacji F) lub trójfazowy (400V, 50Hz, IP55, klasa izolacji F) asynchroniczny silnik elektryczny zlokalizowany poza strumieniem usuwanego powietrza, chłodzony powietrzem zewnętrznym. Silnik trójfazowy wykonany w klasie sprawności IE3 gwarantuje wysoką efektywność energetyczną wentylatora.

Prędkość obrotowa modeli jednofazowych może być kontrolowana przy pomocy regulatorów transformatorowych. Zalecany zakres regulacji napięcia podano w tabeli/wykresie doboru. Silniki posiadają wbudowany czujnik temperatury uzwojeń typu termokontakt, który musi być podłączony oraz monitorowany przez zewnętrzne urządzenie ochrony termicznej np. przekaźnik wbudowany w regulator, przekaźnik SET10, system automatyki itp.

Prędkość obrotowa modeli z silnikami trójfazowymi (3x230Δ/3x400Y) może być kontrolowana przy pomocy przemienników częstotliwości w zakresach podanych w tabeli danych technicznych oraz wykresach doboru. Zabezpieczenie termiczne silnika musi być zrealizowane poprzez urządzenia ochronne typu przekaźnik przeciążeniowy, wyłącznik silnikowy lub poprzez przemiennik częstotliwości. Nastawa wyzwalacza termicznego urządzeń ochronnych musi być dostosowana do rzeczywistych parametrów pracy wentylatora i nie wyższa niż wartość maksymalnego natężenia prądu (Imax) dla wentylatora. Połączenie elektryczne należy wykonać za pomocą zintegrowanego wyłącznika serwisowego. W przypadku bezpośredniego podłączenia silników trójfazowych do sieci należy zabezpieczyć je stosując wyłączniki silnikowe z wbudowanym wyzwalaczem zwarciowym i przeciążeniowym.

Zakres temperatury pracy

-25 ÷ 120°C – w zależności od modelu.

Zastosowanie

Wentylacja ogólna obiektów mieszkalnych, biurowych, przemysłowych i użyteczności publicznej. Możliwość zastosowania we wszelkich instalacjach odciągowych wymagających odprowadzania powietrza o podwyższonej temperaturze. Pod warunkiem wyposażenia instalacji wentylacyjnej w stosowne filtry/łapacze tłuszczu, urządzenia zalecane są do odciągu oparów znad okapów w profesjonalnych kuchniach przemysłowych i obiektach gastronomicznych. Modele trójfazowe znajdują szczególne zastosowanie w aplikacjach wymagających płynnej i precyzyjnej regulacji wydajności wentylatora przy zachowaniu wysokiej efektywności energetycznej.

Symbol producenta
Szkic
Wydajność (m3/h)
Napięcie (V)
Moc (W)
Poziom hałasu
Maksymalna temperatura pracy (C)
Minimalna temperatura pracy (C)
Natężenie prądu
Częstotliwość
Ciśnienie statyczne (Pa)
Waga (kg)
ISOROOFTEC 2-225/1700S
1720
110-230
273
48/40
120
80
2.1
50
650
30.5
ISOROOFTEC 2-250/2200S
2160
110-230
437
52/44
120
80
3.3
50
820
33.0
ISOROOFTEC 2-280/3000S
3000
110-230
661
56/48
120
80
3.8
50
960
42.5
ISOROOFTEC 2-315/3900S
3860
110-230
1111
59/51
120
50
7.1
50
1220
46.0
ISOROOFTEC 4-400/4200S
4170
110-230
503
46/38
120
80
2.9
50
500
56.0
ISOROOFTEC 4-450/6400S
6390
110-230
828
49/41
120
55
4.6
50
635
82.0
ISOROOFTEC 4-500/8200S
8215
110-230
1384
53/45
120
45
7.6
50
780
88.0
ISOROOFTEC 2-225/1900T
1870
3~230/400(Δ/Y)
431
52/44
120
50
0.8
50
970
36.4
ISOROOFTEC 2-250/2300T
2340
3~230/400(Δ/Y)
663
55/47
120
50
1.1
50
1160
36.8
ISOROOFTEC 2-280/2700T
2710
3~230/400(Δ/Y)
627
59/51
120
50
1.1
50
960
44.6
ISOROOFTEC 2-315/3800T
3795
3~230/400(Δ/Y)
1100
57/49
120
50
2.3
50
1260
49.1
ISOROOFTEC 4-315/3000T
3000
3~230/400(Δ/Y)
597
53/45
120
50
1.0
50
810
48.6
ISOROOFTEC 4-355/4300T
4250
3~230/400(Δ/Y)
725
52/44
120
50
1.3
50
790
60.9
ISOROOFTEC 4-400/4000T
3990
3~230/400(Δ/Y)
492
49/41
120
50
1.0
50
510
62.8
ISOROOFTEC 4-450/7000T
6975
3~230/400(Δ/Y)
1139
54/46
120
50
2.3
50
820
103.4
ISOROOFTEC 4-500/7900T
7905
3~230/400(Δ/Y)
1342
57/49
120
50
2.7
50
820
105.0
ISOROOFTEC 4-560/11900T
11960
3~230/400(Δ/Y)
2420
57/49
120
50
4.7
50
1040
152.0
ISOROOFTEC 4-630/14300T
14350
3~400(Y)
4115
63/55
120
40
8.5
50
1300
163.0
ISOROOFTEC 6-710/18600T
18580
3~230/400(Δ/Y)
2768
56/48
120
50
6.9
50
720
270.0

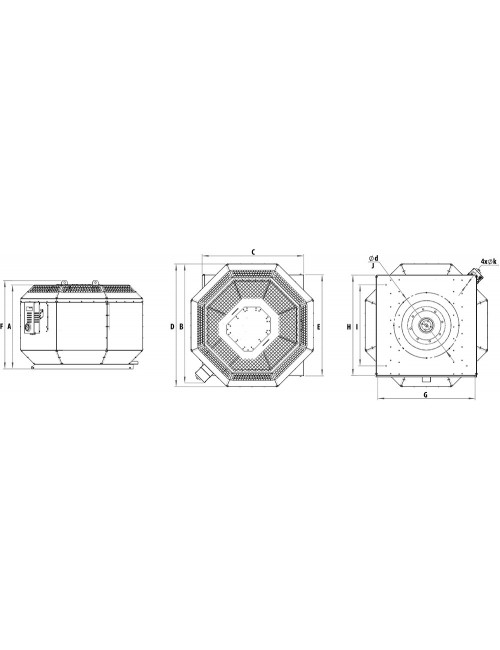

Symbol producenta
Szkic
A (mm)
B (mm)
I (mm)
H (mm)
G (mm)
F (mm)
d (mm)
E (mm)
K (mm)
J (mm)
D (mm)
C (mm)
ISOROOFTEC 2-225/1700S
Dachowy wentylator promieniowy ROOFTEC 2-225/1700S
467
514
245
355 ±2
311 ±4
482
213
341
9(x4)
M6x15(x6)
534
363
ISOROOFTEC 2-250/2200S
Dachowy wentylator promieniowy ROOFTEC 2-225/1700S
467
514
245
355 ±2
311 ±4
482
213
341
9(x4)
M6x15(x6)
534
363
ISOROOFTEC 2-280/3000S
Dachowy wentylator promieniowy ROOFTEC 2-225/1700S
512
614
330
435 ±2
411 ±4
551
286
441
11(x4)
M6x15(x6)
651
464
ISOROOFTEC 2-315/3900S
Dachowy wentylator promieniowy ROOFTEC 2-225/1700S
512
614
330
435 ±2
411 ±4
551
286
441
11(x4)
M6x15(x6)
651
464
ISOROOFTEC 4-400/4200S
Dachowy wentylator promieniowy ROOFTEC 2-225/1700S
565
-
450
596 ±2
572 ±4
604
438
602
11(x4)
M6x15(x6)
804
625
ISOROOFTEC 4-450/6400S
Dachowy wentylator promieniowy ROOFTEC 2-225/1700S
737
-
535
668±2
644±4
776
438
674
11(x4)
M6x15(x6)
984
697
ISOROOFTEC 4-500/8200S
Dachowy wentylator promieniowy ROOFTEC 2-225/1700S
737
-
535
668±2
644±4
776
438
674
11(x4)
M6x15(x6)
984
697
ISOROOFTEC 2-225/1900T
Dachowy wentylator promieniowy ROOFTEC 2-225/1700S
467
514
245
355±2
311±4
482
213
341
9(x4)
M6x15(x6)
534
363
ISOROOFTEC 2-250/2300T
Dachowy wentylator promieniowy ROOFTEC 2-225/1700S
467
514
245
355±2
311±4
482
213
341
9(x4)
M6x15(x6)
534
363
ISOROOFTEC 2-280/2700T
Dachowy wentylator promieniowy ROOFTEC 2-225/1700S
512
614
330
435±2
411±4
551
286
441
11(x4)
M6x15(x6)
651
464
ISOROOFTEC 2-315/3800T
Dachowy wentylator promieniowy ROOFTEC 2-225/1700S
512
614
330
435±2
411±4
551
286
441
11(x4)
M6x15(x6)
651
464
ISOROOFTEC 4-315/3000T
Dachowy wentylator promieniowy ROOFTEC 2-225/1700S
512
614
330
435±2
411±4
551
286
441
11(x4)
M6x15(x6)
651
464
ISOROOFTEC 4-355/4300T
Dachowy wentylator promieniowy ROOFTEC 2-225/1700S
565
742
450
596±2
572±4
604
438
602
11(x4)
M6x15(x6)
804
625
ISOROOFTEC 4-400/4000T
Dachowy wentylator promieniowy ROOFTEC 2-225/1700S
565
742
450
596±2
572±4
604
438
602
11(x4)
M6x15(x6)
804
625
ISOROOFTEC 4-450/7000T
Dachowy wentylator promieniowy ROOFTEC 2-225/1700S
737
-
535
668±2
644±4
776
438
674
11(x4)
M6x15(x6)
984
697
ISOROOFTEC 4-500/7900T
Dachowy wentylator promieniowy ROOFTEC 2-225/1700S
737
-
535
668±2
644±4
776
438
674
11(x4)
M6x15(x6)
984
697
ISOROOFTEC 4-560/11900T
Dachowy wentylator promieniowy ROOFTEC 2-225/1700S
778
-
750
929±2
905±4
818
605
936
11(x4)
M8x20(6x)
1218
944
ISOROOFTEC 4-630/14300T
Dachowy wentylator promieniowy ROOFTEC 2-225/1700S
778
-
750
929±2
905±4
818
605
936
11(x4)
M8x20(6x)
1218
944
ISOROOFTEC 6-710/18600T
Dachowy wentylator promieniowy ROOFTEC 2-225/1700S
1003
-
840
1083 ±2
1059 ±4
1048
605
1089
11(x4)
M8x20(6x)
1525
1112
