Wentylator dachowy serii DV EX

Wybierz wersję produktu
Model
Wydajność (m3/h)
Cena netto
DV 310K-4 D Ex Z1
Dostępny
1087
3 423,51 zł
DV 310L-4 D Ex Z1
Dostępny
1438
3 423,51 zł
DV 355-4 D Ex Z1
Dostępny
2651
5 031,93 zł
DV 400-4 D Ex Z1
Dostępny
3884
5 148,75 zł
DV 450-4 D Ex Z1
Dostępny
5346
7 583,85 zł
DV 500-4 D Ex Z1
Dostępny
7728
8 347,62 zł
DV 560-4 D Ex Z1
Dostępny
11413
11 196,06 zł
DV 560-6 D Ex Z1
Dostępny
6892
10 009,95 zł
DV 630-6 D Ex Z1
Dostępny
9974
10 126,76 zł
DV 710-6 D Ex Z2
Dostępny
16523,5
17 099,59 zł
Brutto

Wentylator przeznaczony do transportu powietrza w strefach zagrożonych wybuchem.
Przystosowany do montażu na dachu, posiada wyrzut pionowy. Przeznaczony do pracy ciągłej.

Towar dostępny

Właściwości i wykonanie

Wentylator przeznaczony jest do transportu powietrza w strefach zagrożonych wybuchem.
Przystosowany jest do montażu na dachu, posiada wyrzut pionowy. Przeznaczony jest do pracy ciągłej.
Klasa ATEX: II 2G Ex h IIB T3 Gb X

Obudowa

Obudowa wentylatora wykonana jest z aluminium odpornego na działanie wody morskiej.
Wyposażona jest w podstawę ze zintegrowaną dyszą wlotową z galwanizowanej blachy stalowej malowanej proszkowo.

Wirnik

Piasta wykonana jest z tworzywa sztucznego, elementy nośne - z ocynkowanej blachy stalowej. Łopatki wirnika wygiete są do tyłu.
Zespół wirnik-silnik wyważany jest statycznie i dynamicznie, zgodnie z normą DIN ISO 1940 część 1 w klasie G 6.3.

Podłączenie elektryczne

Wentylator dostarczany jest z przewodem zasilającym o długości 1,0 m, lecz bez puszki podłączeniowej. Odpowiednie, certyfikowane puszki podłączeniowe i wyłączniki serwisowe dostępne są jako akcesoria.
Wentylator powinien zostać podłączony zgodnie z przyklejonym do kabla (od strony obudowy) schematem oraz zgodnie z obowiązującymi przepisami bezpieczeństwa.

Silnik

Napęd wentylatora stanowi silnik z wirującą obudową o regulowanej napięciowo prędkości obrotowej, wykonany w klasie szczelności IP44.
Izolacja uzwojenia odpowiada klasie F i dodatkowo jest impregnowana przed wilgocią.
Zastosowano rodzaj ochrony: obudowa wzmocniona "e", oznaczający brak możliwości wystąpienia źródła zapłonu w jakiejkolwiek postaci, zarówno w trakcie normalnej pracy, jak i w sytuacji awaryjnej, np. podczas zaniku jednej fazy, czy zablokowania wirnika.

Zabezpieczenie termiczne silnika

Kontrola temperatury uzwojenia realizowana jest poprzez wbudowany czujnik termistorowy typu PTC (zgodnie z normą DIN 44081), którego opór rośnie wraz ze wzrostem temperatury uzwojenia. Końcówki czujnika wyprowadzone są na listwę zaciskową silnika, które wymagają prawidłowego podłączenia do zewnętrznego przekaźnika ochrony termicznej, spełniającego wymagania ATEX 2014/34/WE i oznaczonego Ex II (2)G.
Do styków wyjściowych podłączany jest następnie konwencjonalny stycznik odcinający zasilanie silnika.
Prawidłowe podłączenie pozystorów zabezpiecza silnik przed przeciążeniem, skutkiem zaniku jednej z faz, nagłym zahamowaniem silnika oraz wysokimi temperaturami przepływającego czynnika.
Brak właściwego urządzenia ochronnego stanowi podstawę do oddalenia reklamacji w przypadku spalenia silnika.

Status ErP

Wentylator nie podlega Dyrektywie ErP (2009/125/WE).
Symbol producenta

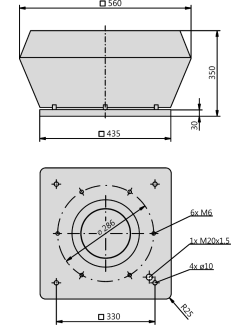

Szkic
Wydajność (m3/h)
Moc (kW)
Częstotliwość (Hz)
Napięcie (V)
Maksymalna temperatura pracy (C)
Max. ciśnienie robocze (Pa)
Natężenie prądu
Ilość obrotów (obr./min)
Wymiary
Waga (kg)
DV 310K-4 D Ex Z1
1087
0,12
50
400
40
272,17
0,42
1450
Zaprezentowane na grafice obok
16
DV 310L-4 D Ex Z1
1438
0,14
50
400
40
280,79
0,45
1440
Zaprezentowane na grafice obok
16
DV 355-4 D Ex Z1
2651
0,27
50
400
40
371,83
0,55
1340
Zaprezentowane na grafice obok
25
DV 400-4 D Ex Z1
3884
0,46
50
400
40
412,08
0,90
1320
Zaprezentowane na grafice obok
25,5
DV 450-4 D Ex Z1
5346
0,71
50
400
40
503,13
1,40
1240
Zaprezentowane na grafice obok
35
DV 500-4 D Ex Z1
7728
1,30
50
400
40
611,42
2,70
1370
Zaprezentowane na grafice obok
45
DV 560-4 D Ex Z1
11413
2,25
50
400
40
803,08
4,50
1420
Zaprezentowane na grafice obok
76
DV 560-6 D Ex Z1
6892
0,56
50
400
40
312,42
1,10
810
Zaprezentowane na grafice obok
62,5
DV 630-6 D Ex Z1
9974
1,05
50
400
40
410,17
2,00
850
Zaprezentowane na grafice obok
60
DV 710-6 D Ex Z2
16523,5
2,64
50
400
40
684,92
5,36
905
Zaprezentowane na grafice obok
124
Symbol producenta
Szkic
DV 310K-4 D Ex Z1
Wentylator dachowy serii DV 310K-4 D Ex Z1
DV 310L-4 D Ex Z1
Wentylator dachowy serii DV 310L-4 D Ex Z1
DV 355-4 D Ex Z1
Wentylator dachowy serii DV 355-4 D Ex Z1
DV 400-4 D Ex Z1
Wentylator dachowy serii DV 400-4 D Ex Z1
DV 450-4 D Ex Z1
Wentylator dachowy serii DV 450-4 D Ex Z1
DV 500-4 D Ex Z1
Wentylator dachowy serii DV 500-4 D Ex Z1
DV 560-4 D Ex Z1
Wentylator dachowy serii DV 560-4 D Ex Z1
DV 560-6 D Ex Z1
Wentylator dachowy serii DV 560-6 D Ex Z1
DV 630-6 D Ex Z1
Wentylator dachowy serii DV 630-6 D Ex Z1
DV 710-6 D Ex Z2
Wentylator dachowy serii DV 710-6 D Ex Z2
