Właściwości i wykonanie

Wentylator stosowany jest w instalacjach wyciągowych w centrach handlowych, supermarketach, zakładach produkcyjnych, warsztatach, basenach, kuchniach, salach restauracyjnych, toaletach, magazynach, garażach parkingowych, budynkach gospodarczych i innych.

Przystosowany jest do montażu na dachach płaskich, jednospadowych, dwuspadowych, łukowych i szedowych (pilastych). Posiada wyrzut pionowy.

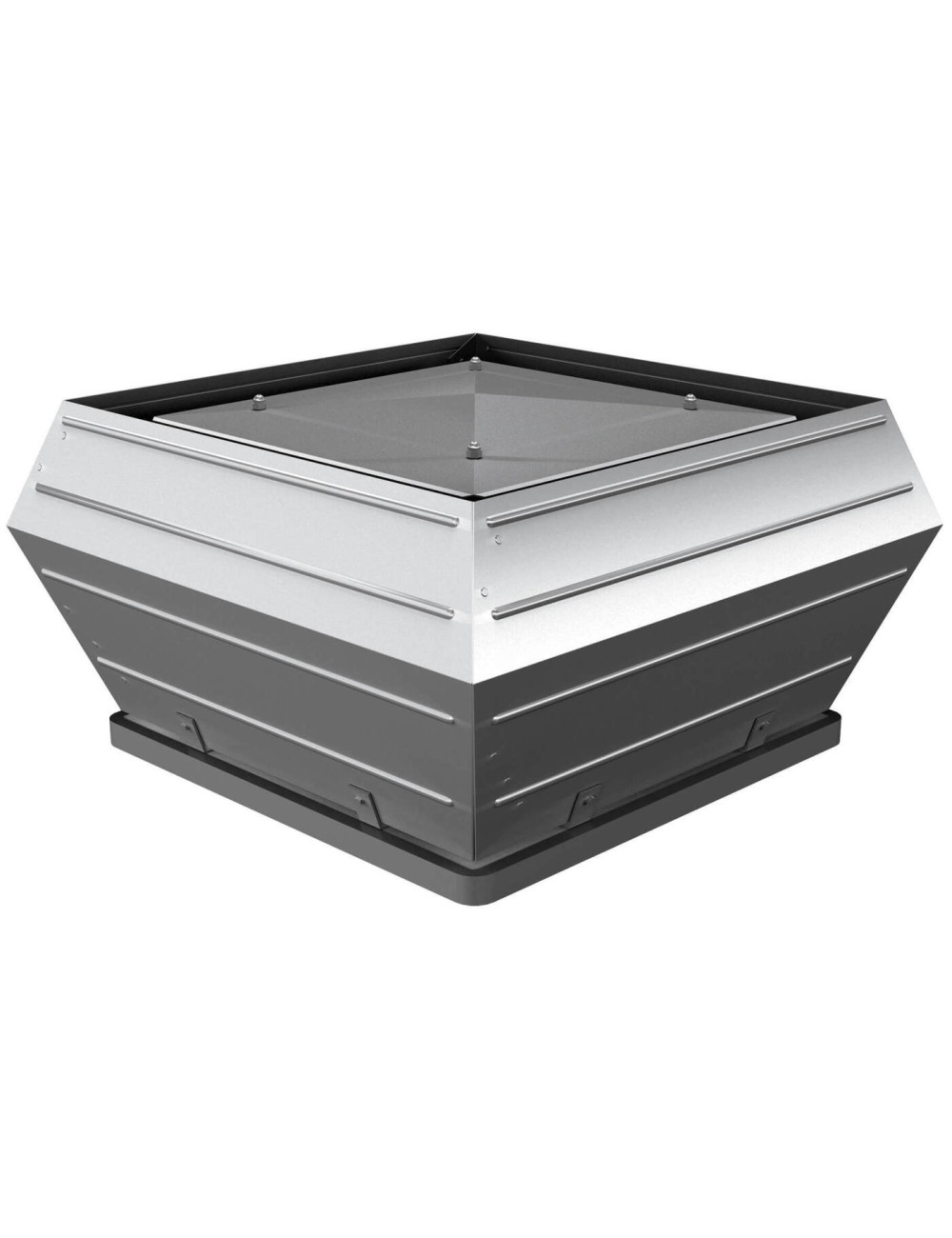

Obudowa

Izolowana akustycznie obudowa wentylatora wykonana jest z aluminium odpornego na działanie wody morskiej.

Wyposażona jest w podstawę ze zintegrowaną dyszą wlotową z ocynkowanej blachy stalowej. Osłonę silnika w postaci kosza, będącego zabezpieczeniem przed dotykiem bezpośrednim, stanowią stalowe pręty pokryte powłoką z tworzywa sztucznego.

Wirnik

Koło wirnikowe z łopatkami wygiętymi do tyłu, wykonane jest z tworzywa sztucznego na bazie PA6 (poliamid). Osadzane jest bezpośrednio na obudowie silnika.

Zespół wirnik-silnik wyważany jest statycznie i dynamicznie, zgodnie z normą DIN ISO 1940 w klasie G 2.5.

Podłączenie elektryczne

Wentylator powinien zostać podłączony zgodnie ze znajdującym się w puszce schematem oraz zgodnie z obowiązującymi przepisami bezpieczeństwa.

Zamontowany wyłącznik serwisowy dostarczany jest w standardzie.

Silnik

Napęd wentylatora stanowi energooszczędny silnik EC (komutowany elektronicznie) z wirującą obudową, wykonany w klasie szczelności IP54. Silnik charakteryzuje się bardzo wysoką sprawnością, niewielkimi rozmiarami i wyjątkowo cichą pracą. Nie wymaga konserwacji. Wbudowany, inteligentny układ sterujący umożliwia płynną regulację obrotów wentylatora oraz wiele funkcji dodatkowych, np. regulację ciśnienia, wydajności lub sterowanie jakością powietrza.

Zastosowane łożyska toczne są szczelnie zamknięte z obu stron i nie wymagają obsługi.

Zabezpieczenie termiczne silnika

Stan wbudowanego zabezpieczenia termicznego silnika sygnalizowany jest przez przekaźnik alarmowy.

Sterowanie

Regulacja prędkości odbywa się za pomocą sygnału 0-10V lub potencjometru (akcesoria).

Status ErP

Wentylator spełnia wymagania rozporządzenia wykonawczego Dyrektywy ErP (2009/125/WE), tj. Rozporządzenia Komisji (WE) nr 327/2011, obowiązujące od 01.01.2018 r.

Wentylator nie podlega Rozporządzeniu Komisji (WE) nr 640/2009.
