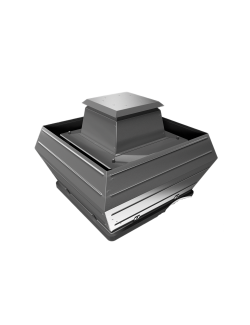

Wentylator dachowy serii DVN

Pakiet

Właściwości i wykonanie

Wentylator napędzany jest silnikiem konwencjonalnym klasy IE3, stosowany jest w instalacjach wyciągowych kuchni, basenów, fabryk, hal przemysłowych, garaży parkingowych, budynków gospodarczych itp.
Przystosowany jest do montażu na dachu, posiada wyrzut pionowy. Przeznaczony jest do pracy ciągłej.

Obudowa

Obudowa wentylatora wykonana jest z aluminium odpornego na działanie wody morskiej.
Wyposażona jest w podstawę ze zintegrowaną dyszą wlotową z galwanizowanej blachy stalowej.

Wirnik

Koło wirnikowe z łopatkami wygiętymi do tyłu, wykonane jest z blachy aluminiowej (AIMg3) i wyważane z piastą statycznie i dynamicznie, zgodnie z normą DIN ISO 1940 w klasie G 6.3.

Podłączenie elektryczne

Podłączenia zasilania dokonuje się przez zintegrowaną puszkę podłączeniową, wykonaną w klasie szczelności IP54. Puszka umieszczona jest pod górną osłoną obudowy, co umożliwia łatwe podłączenie wentylatora po zdjęciu osłony przeciwdeszczowej.
Wentylator powinien zostać podłączony zgodnie ze znajdującym się w puszce schematem oraz zgodnie z obowiązującymi przepisami bezpieczeństwa.

Silnik

Napęd wentylatora stanowi silnik konwencjonalny klasy IE3, przystosowany do napięciowej regulacji prędkości obrotowej, wykonany w klasie szczelności IP44, umieszczony poza strumieniem przepływającego medium. Izolacja uzwojenia odpowiada klasie F i dodatkowo jest impregnowana przed wilgocią.
Zastosowane łożyska toczne są szczelnie zamknięte z obu stron i nie wymagają obsługi.

Zabezpieczenie termiczne silnika

Silnik zabezpieczony jest przed przegrzaniem za pomocą pozystora, z końcówkami wyprowadzonymi na listwę zaciskową silnika, które wymagają prawidłowego podłączenia do zewnętrznego przekaźnika ochrony termicznej.
Brak właściwego urządzenia ochronnego stanowi podstawę do oddalenia reklamacji w przypadku spalenia silnika.

Odporność temperaturowa

Temperatura medium przepływającego przez wentylator nie może przekraczać 100oC dla napięcia znamionowego oraz 80oC dla napięcia obniżonego (regulacja obrotów).
Temperatura otoczenia dla silnika powinna znajdować się w zakresie -30oC do +40oC.

Odporność chemiczna

W wykonaniu standardowym wentylator nie jest chemoodporny. W celu uzyskania właściwości chemoodpornych stosuje się powłokę Interpon D1094, wykonaną na bazie żywic poliestrowych, która pokrywa obudowę, wirnik i dyszę wylotową wentylatora oraz osłonę silnika, chroniąc skutecznie te elementy przed niszczącymi standardową powłokę chemicznymi oparami. Zastosowanie powłoki Interpon D1094 umożliwia wykorzystanie wentylatora DVWN 310L-4D w instalacjach, w których wymagane jest transportowanie medium zanieczyszczonego chemicznie, np. w instalacjach wyciągowych na obiektach basenowych, w przemyśle farmaceutycznym. Silnik, umieszczony poza strumieniem przepływającego medium, nie jest narażony na jego bezpośrednie działanie.

Status ErP

Wentylator nie podlega wymaganiom rozporządzeń wykonawczych Dyrektywy ErP (2009/125/WE), tj. Rozporządzeniu Komisji (WE) nr 640/2009 oraz Rozporządzeniu Komisji (WE) nr 327/2011, obowiązującym od 01.01.2015 r.

Symbol producenta

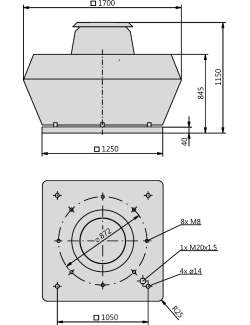

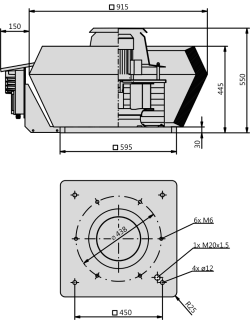

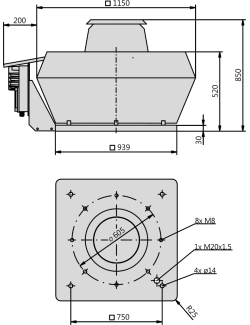

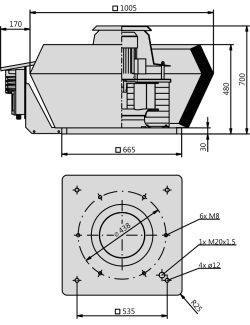

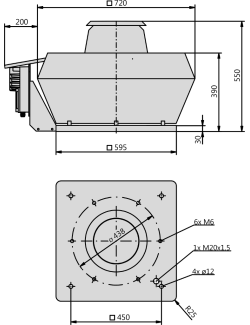

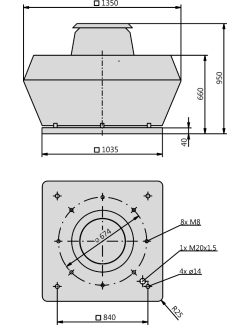

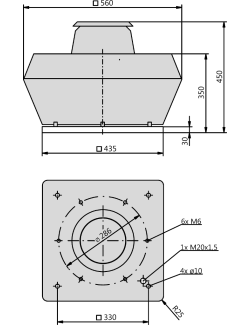

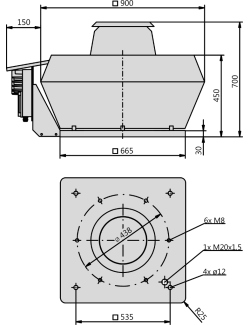

Szkic

Moc (kW)

Częstotliwość (Hz)

Napięcie (V)

Maksymalna temperatura pracy (C)

Ilość obrotów (obr./min)

Waga (kg)

DVN 310L-4 D

0,19

400

120

1390

DVN 310L-4 E

0,18

230

120

1400

DVN 630-4 D

4,20

400

120

1475

91,5

DVN 710-6 D

3,40

400

120

968

149

DVN 800-6 D

5,50

400

100

968

180

DVN 900-6 D

7,5

400

100

970

302

DVN 900-8 D

3,0

400

100

710

270

DVNF 355-4 D

0,31

400

120

1410

DVNF 355-4 E

0,31

400

120

1410

DVNF 400-4 D

0,53

400

120

1410

DVNF 400-4 E

0,53

230

120

1405

DVNF 450-4 D

0,93

400

120

1405

49,5

DVNF 450-4 E

0,95

230

120

1395

49,5

DVNF 500-4 D

1,70

400

120

1440

57,5

DVNF 560-4 D

2,95

400

120

1450

105

DVNFS 355-4 D

0,31

400

120

1410

DVNFS 355-4 E

0,32

230

120

1410

DVNFS 400-4 D

0,53

230

120

1405

DVNFS 400-4 E

0,53

230

120

1405

DVNFS 450-4 D

0,93

400

120

1405

60,5

DVNFS 450-4 E

0,95

230

120

1395

60,5

DVNFS 500-4 D

1,70

400

120

1440

67,5

DVNFS 560-4 D

2,95

400

120

1450

124

Symbol producenta

Szkic

DVN 310L-4 D

DVN 310L-4 E

DVN 630-4 D

DVN 710-6 D

DVN 800-6 D

DVN 900-6 D

DVN 900-8 D

DVNF 355-4 D

DVNF 355-4 E

DVNF 400-4 D

DVNF 400-4 E

DVNF 450-4 D

DVNF 450-4 E

DVNF 500-4 D

DVNF 560-4 D

DVNFS 355-4 D

DVNFS 355-4 E

DVNFS 400-4 D

DVNFS 400-4 E

DVNFS 450-4 D

DVNFS 450-4 E

DVNFS 500-4 D

DVNFS 560-4 D
