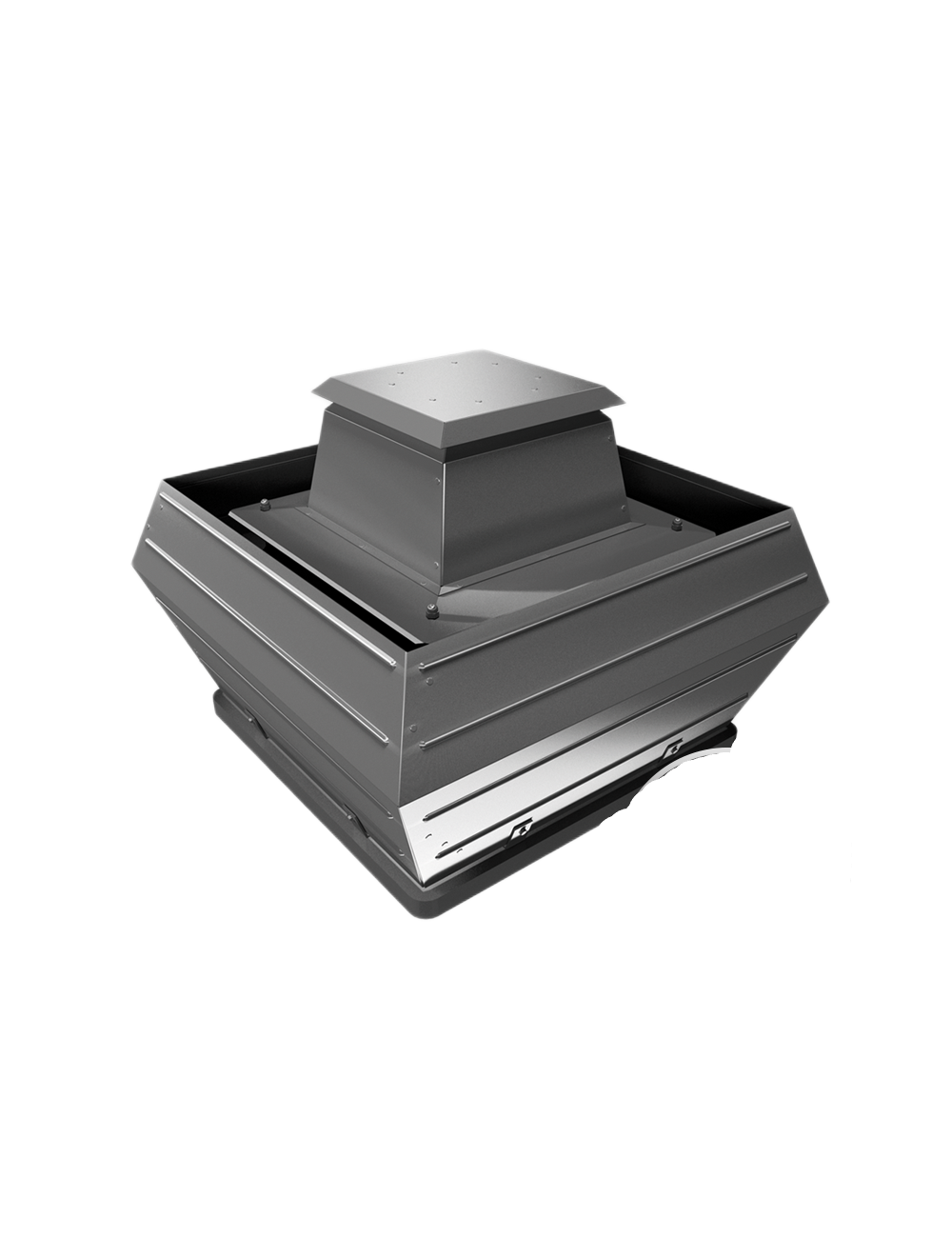

Wentylator dachowy serii DVNS

Wybierz wersję produktu
Model
Waga (kg)
Cena netto
DVNS 310L-4D
Dostępny
19
7 419,65 zł
DVNS 310L-4E
Dostępny
24,5
7 627,99 zł
DVNS 710-6D
Dostępny
160
18 253,07 zł
DVNS 900-6 D IE3
Dostępny
310
35 530,26 zł
DVNS 900-8 D IE3
Dostępny
278
34 960,08 zł
DVNS 800-6 D IE3
Dostępny
200
22 909,54 zł
Brutto

Wentylator dachowy napędzany silnikiem konwencjonalnym, stosowany w instalacjach wyciągowych kuchni, basenów, fabryk, hal przemysłowych, garaży parkingowych, budynków gospodarczych itp.
Przystosowany do montażu na dachu, posiada wyrzut pionowy. Przeznaczony do pracy ciągłej.

Towar dostępny

Właściwości i wykonanie

Wentylator dachowy napędzany silnikiem konwencjonalnym, stosowany jest w instalacjach wyciągowych kuchni, basenów, fabryk, hal przemysłowych, garaży parkingowych, budynków gospodarczych itp.
Przystosowany jest do montażu na dachu, posiada wyrzut pionowy. Przeznaczony jest do pracy ciągłej.

Obudowa

Izolowana akustycznie obudowa wentylatora wykonana jest z aluminium odpornego na działanie wody morskiej, izolowana 40 mm warstwą wełny mineralnej.
Wyposażona jest w podstawę ze zintegrowaną dyszą wlotową z galwanizowanej blachy stalowej.

Wirnik

Koło wirnikowe z łopatkami wygiętymi do tyłu, wykonane jest z blachy aluminiowej (AIMg3) i wyważane z piastą statycznie i dynamicznie, zgodnie z normą DIN ISO 1940 w klasie G 6.3.

Podłączenie elektryczne

Podłączenia zasilania dokonuje się przez zintegrowaną puszkę podłączeniową, wykonaną w klasie szczelności IP54. Puszka umieszczona jest pod górną osłoną obudowy, co umożliwia łatwe podłączenie wentylatora po zdjęciu osłony przeciwdeszczowej.
Wentylator powinien zostać podłączony zgodnie ze znajdującym się w puszce schematem oraz zgodnie z obowiązującymi przepisami bezpieczeństwa.

Silnik

Napęd wentylatora stanowi silnik konwencjonalny IMB5, przystosowany do napięciowej i częstotliwościowej regulacji prędkości obrotowej, wykonany w klasie szczelności IP55, umieszczony poza strumieniem przepływającego medium.
Izolacja uzwojenia odpowiada klasie F i dodatkowo jest impregnowana przed wilgocią.
Zastosowane łożyska toczne są szczelnie zamknięte z obu stron i nie wymagają obsługi.

Zabezpieczenie termiczne silnika

Silnik zabezpieczony jest przed przegrzaniem za pomocą termokontaktu, z końcówkami wyprowadzonymi na listwę zaciskową silnika, które wymagają prawidłowego podłączenia do zewnętrznego przekaźnika ochrony termicznej.
Brak właściwego urządzenia ochronnego stanowi podstawę do oddalenia reklamacji w przypadku spalenia silnika.

Odporność temperaturowa

Temperatura medium przepływającego przez wentylator nie może przekraczać 120oC dla napięcia znamionowego oraz 80oC dla napięcia obniżonego (regulacja obrotów).
Temperatura otoczenia dla silnika powinna znajdować się w zakresie -30oC do +40oC.

Odporność chemiczna

W wykonaniu standardowym wentylator nie jest chemoodporny. W celu uzyskania właściwości chemoodpornych stosuje się powłokę Interpon D1094, wykonaną na bazie żywic poliestrowych, która pokrywa obudowę, wirnik i dyszę wylotową wentylatora oraz osłonę silnika, chroniąc skutecznie te elementy przed niszczącymi standardową powłokę chemicznymi oparami. Zastosowanie powłoki Interpon D1094 umożliwia wykorzystanie wentylatora DVWNS 355-4 D w instalacjach, w których wymagane jest transportowanie medium zanieczyszczonego chemicznie, np. w instalacjach wyciągowych na obiektach basenowych, w przemyśle farmaceutycznym. Silnik, umieszczony poza strumieniem przepływającego medium, nie jest narażony na jego bezpośrednie działanie.

Status ErP

Wentylator nie podlega wymaganiom rozporządzeń wykonawczych Dyrektywy ErP (2009/125/WE), tj. Rozporządzeniu Komisji (WE) nr 640/2009 oraz Rozporządzeniu Komisji (WE) nr 327/2011, obowiązującym od 01.01.2015 r.
Symbol producenta
Szkic
Moc (kW)
Częstotliwość (Hz)
Napięcie (V)
Maksymalna temperatura pracy (C)
Ilość obrotów (obr./min)
Waga (kg)
DVNS 310L-4D
0,19
50
400
120
1390
19
DVNS 310L-4E
0,18
50
230
120
1400
24,5
DVNS 710-6D
3,4
50
400
120
968
160
DVNS 800-6 D IE3
4,00
50
400
100
950
200
DVNS 900-6 D IE3
7,50
50
400
100
970
310
DVNS 900-8 D IE3
3,0
50
400
100
710
278
Symbol producenta
Szkic
DVNS 310L-4D
Wentylator dachowy serii DVNS 310L-4D
DVNS 310L-4E
Wentylator dachowy serii DVNS 310L-4E
DVNS 710-6D
Wentylator dachowy serii DVNS 710-6D
DVNS 800-6 D IE3
Wentylator dachowy serii DVNS 800-6 D IE3
DVNS 900-6 D IE3
Wentylator dachowy serii DVNS 900-6 D IE3
DVNS 900-8 D IE3
Wentylator dachowy serii DVNS 900-8 D IE3
Produkty
Model
Cena netto
Cena brutto
DVNS 310L-4D
Dostępność: w magazynie
7 419,65 zł
cena netto
9 126,17 zł
cena brutto
DVNS 310L-4E
Dostępność: w magazynie
7 627,99 zł
cena netto
9 382,43 zł
cena brutto
DVNS 710-6D
Dostępność: w magazynie
18 253,07 zł
cena netto
22 451,28 zł
cena brutto
DVNS 800-6 D IE3
Dostępność: w magazynie
22 909,54 zł
cena netto
28 178,73 zł
cena brutto

pokaż wszystkie modele

DVNS 900-6 D IE3
Dostępność: w magazynie
35 530,26 zł
cena netto
43 702,22 zł
cena brutto
DVNS 900-8 D IE3
Dostępność: w magazynie
34 960,08 zł
cena netto
43 000,90 zł
cena brutto

pokaż mniej modeli

Pliki do pobrania

Karta - Wentylator DVNS

DVNS 900-6 D IE3

Pliki do pobrania (1.38MB)

Karta - Wentylator DVNS

DVNS 900-8 D IE3

Pliki do pobrania (1.35MB)
