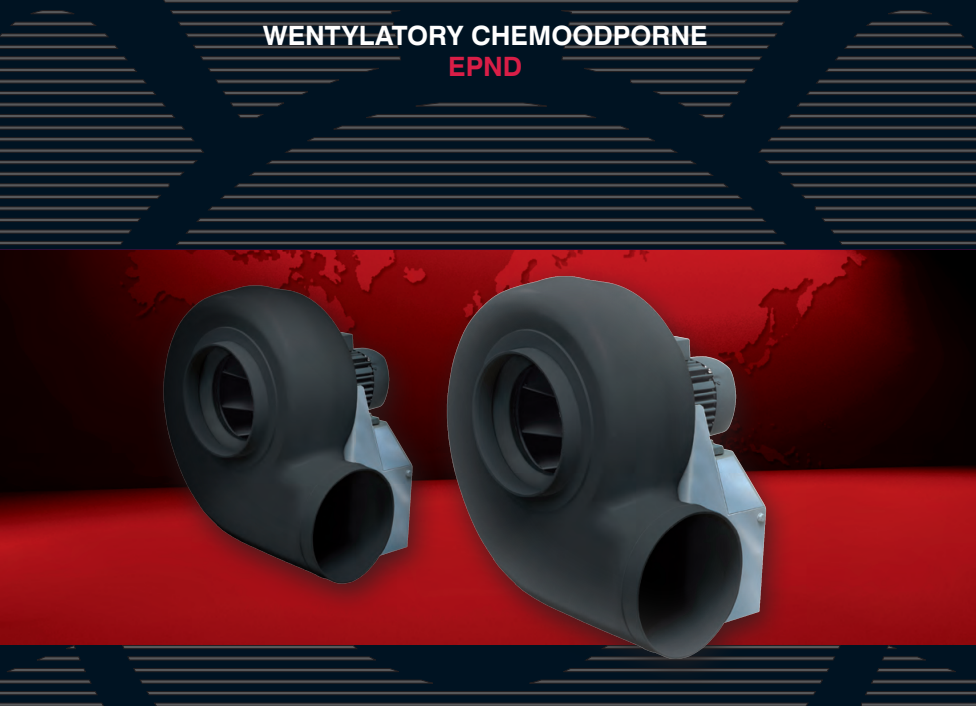

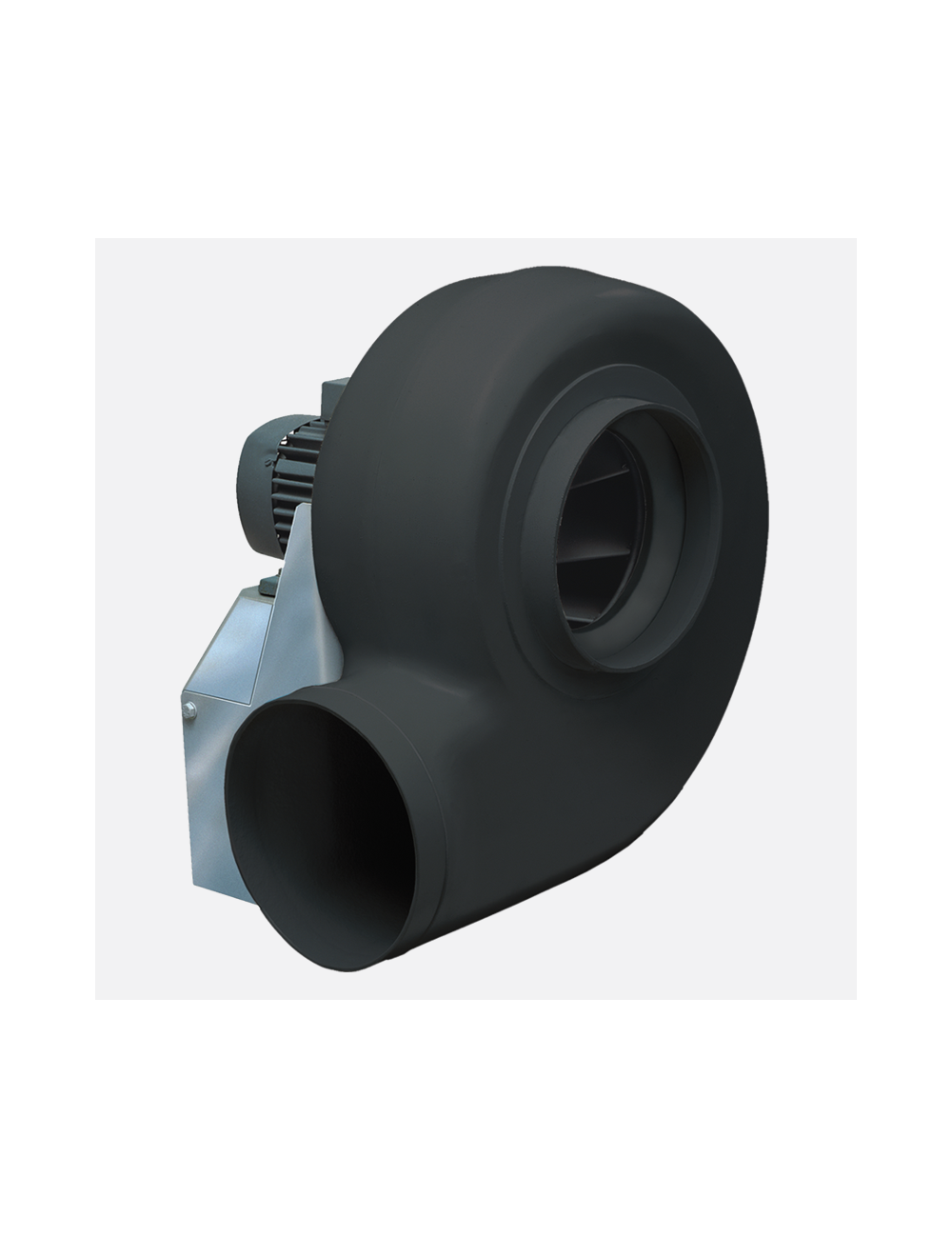

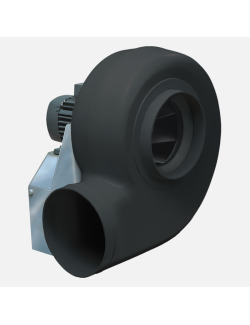

Wentylator chemoodporny serii EPND
  • Wentylator chemoodporny serii EPND

Wentylator chemoodporny serii EPND

Wybierz wersję produktu
Model
Waga (kg)
Cena netto
EPND 160-2 LG
Dostępny
9
3 077,51 zł
EPND 160-2 RD (0.18)
Dostępny
9
3 461,29 zł
EPND 160-2 RD (0.25)
Dostępny
9
3 607,49 zł
EPND 160-4 RD Ex
Dostępny
8
3 567,28 zł
EPND 200-2 LG (0.37)
Dostępny
13
3 750,03 zł
EPND 200-2 LG (0.55)
Dostępny
13
8 059,28 zł
EPND 200-2 LG Ex
Dostępny
13
3 750,03 zł
EPND 200-2 RD (0.37)
Dostępny
13
4 016,85 zł
EPND 200-2 RD (0.55)
Dostępny
13
3 786,58 zł
EPND 200-4 LG Ex
Dostępny
11,5
5 910,14 zł
EPND 200-4 RD Ex
Dostępny
11,5
3 856,03 zł
EPND 225-4 LG (0.09)
Dostępny
14
3 231,02 zł
EPND 225-4 LG (0.12)
Dostępny
14
3 249,30 zł
EPND 225-4 LG (0.18)
Dostępny
14
3 209,09 zł
EPND 250-4 RD Ex
Dostępny
16
6 853,13 zł
EPND 280-4 LG (0.25)
Dostępny
21,5
5 646,98 zł
EPND 280-4 LG (0.37)
Dostępny
21,5
4 437,17 zł
EPND 280-4 LG Ex
Dostępny
21,5
6 125,78 zł
EPND 280-4 RD (0.25)
Dostępny
21,5
4 473,72 zł
EPND 280-4 RD (0.37)
Dostępny
21,5
4 437,17 zł
EPND 280-4 RD Ex
Dostępny
21,5
7 489,10 zł
EPND 315-4 LG (0.55)
Dostępny
30
6 717,89 zł
EPND 315-4 LG (0.75)
Dostępny
30
5 855,31 zł
EPND 315-4 LG Ex
Dostępny
30
8 991,30 zł
EPND 315-4 RD Ex
Dostępny
30
6 546,11 zł
EPND 355-4 LG (1.5)
Dostępny
38
8 015,42 zł
EPND 355-4 LG Ex
Dostępny
38
11 250,09 zł
EPND 355-4 RD (0.75)
Dostępny
38
9 035,16 zł
EPND 355-4 RD (1.5)
Dostępny
38
9 283,70 zł
EPND 355-4 RD Ex
Dostępny
38
7 945,97 zł
EPND 200-4 LG
Dostępny
11,5
3 377,22 zł
EPND 200-4 RD
Dostępny
11,5
3 808,51 zł
EPND 225-2 LG (IE2)
Dostępny
18,5
4 550,48 zł
EPND 225-2 RD (IE2)
Dostępny
18,5
4 122,84 zł
EPND 225-4 RD
Dostępny
14
3 249,30 zł
EPND 250-4 LG
Dostępny
16
4 850,19 zł
EPND 250-4 RD
Dostępny
16
4 850,19 zł
EPND 315-4 RD
Dostępny
30
6 717,89 zł
EPND 355-4 RD (1.1)
Dostępny
38
7 185,73 zł
Brutto

Wentylator przystosowany do transportowania lekko zabrudzonego powietrza i agresywnych mediów, takich jak np. opary kwasów czy rozpuszczalników.
Znajduje zastosowanie w instalacjach wyciągowych w petrochemiach, zakładach tekstylnych, drukarniach, laboratoriach, pralniach itp.
Przejście wału silnika zabezpieczone jest uszczelką wykonaną ze specjalnego chemoodpornego tworzywa o nazwie Viton (fluoroelastomer). Konwencjonalny silnik zastosowany do napędu wirnika spoczywa na konsoli wykonanej z nierdzewnej blachy stalowej.
Wentylator może być montowany zarówno wewnątrz, jak i na zewnątrz budynków. Przeznaczony do pracy ciągłej.

Towar dostępny

Obudowa

Jednowlotowa obudowa z trudnopalnego polipropylenu PPs-el posiada znormalizowane króćce przyłączeniowe, zgodne z normami DIN. Konstrukcja wentylatora umożliwia łatwy demontaż silnika bez potrzeby odłączania go od systemu kanałów. Pomiędzy obudową i konsolą montażową silnika znajduje się polietylenowa uszczelka piankowa.

Wirnik

Koło wirnikowe wysokiej sprawności, z łopatkami wygiętymi do tyłu, wykonane jest z tworzywa sztucznego PP. Od strony wlotu piasta zabezpieczona jest dyskiem ze stali nierdzewnej (1.4571).
Zespół wirnik-silnik wyważany jest statycznie i dynamicznie, zgodnie z normą DIN ISO 1940 w klasie G 2.5.

Figura wentylatora i kierunek obrotów

Wentylator produkowany jest w wersji LG (według EUROVENT), oznaczającą kierunek obrotów wirnika w lewo (przeciwnie do ruchu wskazówek zegara). Regulacja pozycji wlotu odbywa się co 45o.

Podłączenie elektryczne

Podłączenia zasilania dokonuje się przez puszkę podłączeniową, wykonaną w klasie szczelności IP55. Puszka umieszczona jest przy silniku.
Wentylator powinien zostać podłączony zgodnie ze znajdującym się w puszce schematem oraz zgodnie z obowiązującymi przepisami bezpieczeństwa.

Silnik

Napęd wentylatora stanowi 2-biegunowy, trójfazowy silnik konwencjonalny IEC typu B3, o regulowanej częstotliwościowo (przetwornicą częstotliwości) prędkości obrotowej, wykonany w klasie szczelności IP55.
Izolacja uzwojenia odpowiada klasie F i dodatkowo jest impregnowana przed wilgocią. Silnik umieszczony jest poza strumieniem przepływającego medium.

Zabezpieczenie termiczne silnika

Kontrola temperatury uzwojenia realizowana jest poprzez wbudowany czujnik termistorowy typu PTC (zgodnie z normą DIN 44081), którego opór rośnie wraz ze wzrostem temperatury uzwojenia.
Końcówki czujnika wyprowadzone są na listwę zaciskową silnika i wymagają prawidłowego podłączenia do zewnętrznego przekaźnika ochrony termicznej.
Do styków wyjściowych podłączany jest następnie konwencjonalny stycznik odcinający zasilanie silnika.
Prawidłowe podłączenie pozystorów zabezpiecza silnik przed przeciążeniem, skutkiem zaniku jednej z faz, nagłym zahamowaniem silnika oraz wysokimi temperaturami przepływającego czynnika.
Brak właściwego urządzenia ochronnego stanowi podstawę do oddalenia reklamacji w przypadku spalenia silnika. .

Status ErP

Wentylator nie podlega Dyrektywie ErP (2009/125/WE).

Symbol producenta

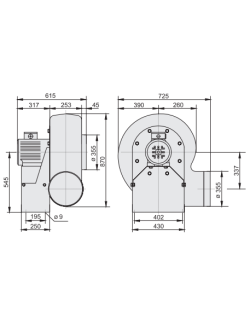

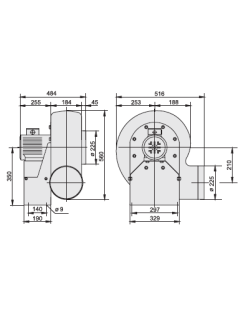

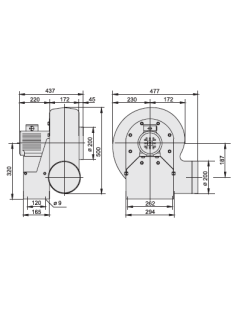

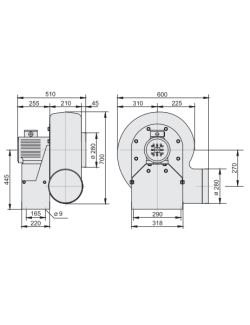

Szkic
Moc (kW)
Częstotliwość (Hz)
Napięcie (V)
Maksymalna temperatura pracy (C)
Ilość obrotów (obr./min)
Waga (kg)
EPND 160-2 LG
0,18
50
400
60
2720
9
EPND 160-2 RD (0.18)
0,18
50
400
60
2720
9
EPND 160-4 RD Ex
0,090
50
400
40
1325
8
EPND 200-2 LG (0.37)
0,370
50
400
60
2740
13
EPND 200-2 LG Ex
0,370
50
400
40
2740
13
EPND 200-2 RD (0.37)
0,370
50
400
60
2740
13
EPND 200-4 LG
0,090
50
400
60
1325
11,5
EPND 200-4 LG Ex
0,090
50
400
40
1325
11,5
EPND 200-4 RD
0,090
50
400
60
1325
11,5
EPND 200-4 RD Ex
0,090
50
400
40
1325
11,5
EPND 225-2 LG (IE2)
0,750
50
400
60
2840
18,5
EPND 225-2 RD (IE2)
0,750
50
400
60
2840
18,5
EPND 225-4 LG (0.09)
0,090
50
400
60
1325
14
EPND 160-2 RD (0.25)
0,25
50
400
60
2720
9
EPND 200-2 LG (0.55)
0,550
50
400
60
2740
13
EPND 200-2 RD (0.55)
0,550
50
400
60
2740
13
EPND 225-4 LG (0.12)
0,120
50
400
60
1325
14
EPND 225-4 LG (0.18)
0,180
50
400
60
1325
14
EPND 225-4 RD
0,090
50
400
60
1325
14
EPND 250-4 LG
0,180
50
400
60
1310
16
EPND 250-4 RD
0,180
50
400
60
1310
16
EPND 250-4 RD Ex
0,180
50
400
40
1310
16
EPND 280-4 LG (0.25)
0,250
50
400
60
1330
21,5
EPND 280-4 LG (0.37)
0,370
50
400
60
1330
21,5
EPND 280-4 LG Ex
0,250
50
400
40
1330
21,5
EPND 280-4 RD (0.25)
0,250
50
400
60
1330
21,5
EPND 280-4 RD (0.37)
0,370
50
400
60
1330
21,5
EPND 280-4 RD Ex
0,250
50
400
40
1330
21,5
EPND 315-4 LG (0.55)
0,550
50
400
60
1390
30
EPND 315-4 LG (0.75)
0,750
50
400
60
1390
30
EPND 315-4 LG Ex
0,550
50
400
40
1390
30
EPND 315-4 RD
0,550
50
400
60
1390
30
EPND 315-4 RD Ex
0,550
50
400
40
1390
30
EPND 355-4 LG (1.5)
1,10
50
400
60
1390
38
EPND 355-4 LG Ex
1,10
50
400
40
1390
38
EPND 355-4 RD (0.75)
0,75
50
400
60
1390
38
EPND 355-4 RD (1.1)
1,10
50
400
60
1390
38
EPND 355-4 RD (1.5)
1,5
50
400
60
1390
38
EPND 355-4 RD Ex
1,1
50
400
40
1390
38
Symbol producenta
Szkic
EPND 160-2 LG
Wentylator dachowy serii EPND 160-2 LG
EPND 160-2 RD (0.18)
Wentylator chemoodporny serii EPND 160-2 RD (0.18)
EPND 160-4 RD Ex
Wentylator chemoodporny serii EPND 160-4 RD Ex
EPND 200-2 LG (0.37)
Wentylator chemoodporny serii EPND 200-2 LG (0.37)
EPND 200-2 LG Ex
Wentylator chemoodporny serii EPND 200-2 LG Ex
EPND 200-2 RD (0.37)
Wentylator chemoodporny serii EPND 200-2 RD (0.37)
EPND 200-4 LG
Wentylator chemoodporny serii EPND 200-4 LG
EPND 200-4 LG Ex
Wentylator chemoodporny serii EPND 200-4 LG
EPND 200-4 RD
Wentylator chemoodporny serii EPND 200-4 RD
EPND 200-4 RD Ex
Wentylator chemoodporny serii EPND 200-4 RD Ex
EPND 225-2 LG (IE2)
Wentylator chemoodporny serii EPND 225-2 LG (IE2)
EPND 225-2 RD (IE2)
Wentylator chemoodporny serii EPND 225-2 RD (IE2)
EPND 225-4 LG (0.09)
Wentylator chemoodporny serii EPND 225-4 LG (0.09)
EPND 160-2 RD (0.25)
Wentylator chemoodporny serii EPND 160-2 RD (0.25)
EPND 200-2 LG (0.55)
Wentylator chemoodporny serii EPND 200-2 LG (0.55)
EPND 200-2 RD (0.55)
Wentylator chemoodporny serii EPND 200-2 RD (0.55)
EPND 225-4 LG (0.12)
Wentylator chemoodporny serii EPND 225-4 LG (0.12)
EPND 225-4 LG (0.18)
Wentylator chemoodporny serii EPND 225-4 LG (0.18)
EPND 225-4 RD
Wentylator chemoodporny serii EPND 225-4 RD
EPND 250-4 LG
Wentylator chemoodporny serii EPND 250-4 LG
EPND 250-4 RD
Wentylator chemoodporny serii EPND 250-4 RD
EPND 250-4 RD Ex
Wentylator chemoodporny serii EPND 250-4 RD Ex
EPND 280-4 LG (0.25)
Wentylator chemoodporny serii EPND 280-4 LG (0.25)
EPND 280-4 LG (0.37)
Wentylator chemoodporny serii EPND 280-4 LG (0.37)
EPND 280-4 LG Ex
Wentylator chemoodporny serii EPND 280-4 LG Ex
EPND 280-4 RD (0.25)
Wentylator chemoodporny serii EPND 280-4 RD (0.25)
EPND 280-4 RD (0.37)
Wentylator chemoodporny serii EPND 280-4 RD (0.37)
EPND 280-4 RD Ex
Wentylator chemoodporny serii EPND 280-4 RD Ex
EPND 315-4 LG (0.55)
Wentylator chemoodporny serii EPND 315-4 LG (0.55)
EPND 315-4 LG (0.75)
Wentylator chemoodporny serii EPND 315-4 LG (0.75)
EPND 315-4 LG Ex
Wentylator chemoodporny serii EPND 315-4 LG Ex
EPND 315-4 RD
Wentylator chemoodporny serii EPND 315-4 RD
EPND 315-4 RD Ex
Wentylator chemoodporny serii EPND 315-4 RD Ex
EPND 355-4 LG (1.5)
Wentylator chemoodporny serii EPND 355-4 LG (1.5)
EPND 355-4 LG Ex
Wentylator chemoodporny serii EPND 355-4 LG (1.5)
EPND 355-4 RD (0.75)
Wentylator chemoodporny serii EPND 355-4 RD (0.75)
EPND 355-4 RD (1.1)
Wentylator chemoodporny serii EPND 355-4 RD (0.75)
EPND 355-4 RD (1.5)
Wentylator chemoodporny serii EPND 355-4 RD (1.5)
EPND 355-4 RD Ex
Wentylator chemoodporny serii EPND 355-4 RD Ex
Produkty
Model
Cena netto
Cena brutto
EPND 160-2 LG
Dostępność: w magazynie
3 077,51 zł
cena netto
3 785,34 zł
cena brutto
EPND 160-2 RD (0.18)
Dostępność: w magazynie
3 461,29 zł
cena netto
4 257,39 zł
cena brutto
EPND 160-4 RD Ex
Dostępność: w magazynie
3 567,28 zł
cena netto
4 387,75 zł
cena brutto
EPND 200-2 LG (0.37)
Dostępność: w magazynie
3 750,03 zł
cena netto
4 612,54 zł
cena brutto

pokaż wszystkie modele

EPND 200-2 LG Ex
Dostępność: w magazynie
3 750,03 zł
cena netto
4 612,54 zł
cena brutto
EPND 200-2 RD (0.37)
Dostępność: w magazynie
4 016,85 zł
cena netto
4 940,73 zł
cena brutto
EPND 200-4 LG
Dostępność: w magazynie
3 377,22 zł
cena netto
4 153,98 zł
cena brutto
EPND 200-4 LG Ex
Dostępność: w magazynie
5 910,14 zł
cena netto
7 269,47 zł
cena brutto
EPND 200-4 RD
Dostępność: w magazynie
3 808,51 zł
cena netto
4 684,47 zł
cena brutto
EPND 200-4 RD Ex
Dostępność: w magazynie
3 856,03 zł
cena netto
4 742,92 zł
cena brutto
EPND 225-2 LG (IE2)
Dostępność: w magazynie
4 550,48 zł
cena netto
5 597,09 zł
cena brutto
EPND 225-2 RD (IE2)
Dostępność: w magazynie
4 122,84 zł
cena netto
5 071,09 zł
cena brutto
EPND 225-4 LG (0.09)
Dostępność: w magazynie
3 231,02 zł
cena netto
3 974,15 zł
cena brutto
EPND 160-2 RD (0.25)
Dostępność: w magazynie
3 607,49 zł
cena netto
4 437,21 zł
cena brutto
EPND 200-2 LG (0.55)
Dostępność: w magazynie
8 059,28 zł
cena netto
9 912,91 zł
cena brutto
EPND 200-2 RD (0.55)
Dostępność: w magazynie
3 786,58 zł
cena netto
4 657,49 zł
cena brutto
EPND 225-4 LG (0.12)
Dostępność: w magazynie
3 249,30 zł
cena netto
3 996,63 zł
cena brutto
EPND 225-4 LG (0.18)
Dostępność: w magazynie
3 209,09 zł
cena netto
3 947,18 zł
cena brutto
EPND 225-4 RD
Dostępność: w magazynie
3 249,30 zł
cena netto
3 996,64 zł
cena brutto
EPND 250-4 LG
Dostępność: w magazynie
4 850,19 zł
cena netto
5 965,73 zł
cena brutto
EPND 250-4 RD
Dostępność: w magazynie
4 850,19 zł
cena netto
5 965,73 zł
cena brutto
EPND 250-4 RD Ex
Dostępność: w magazynie
6 853,13 zł
cena netto
8 429,35 zł
cena brutto

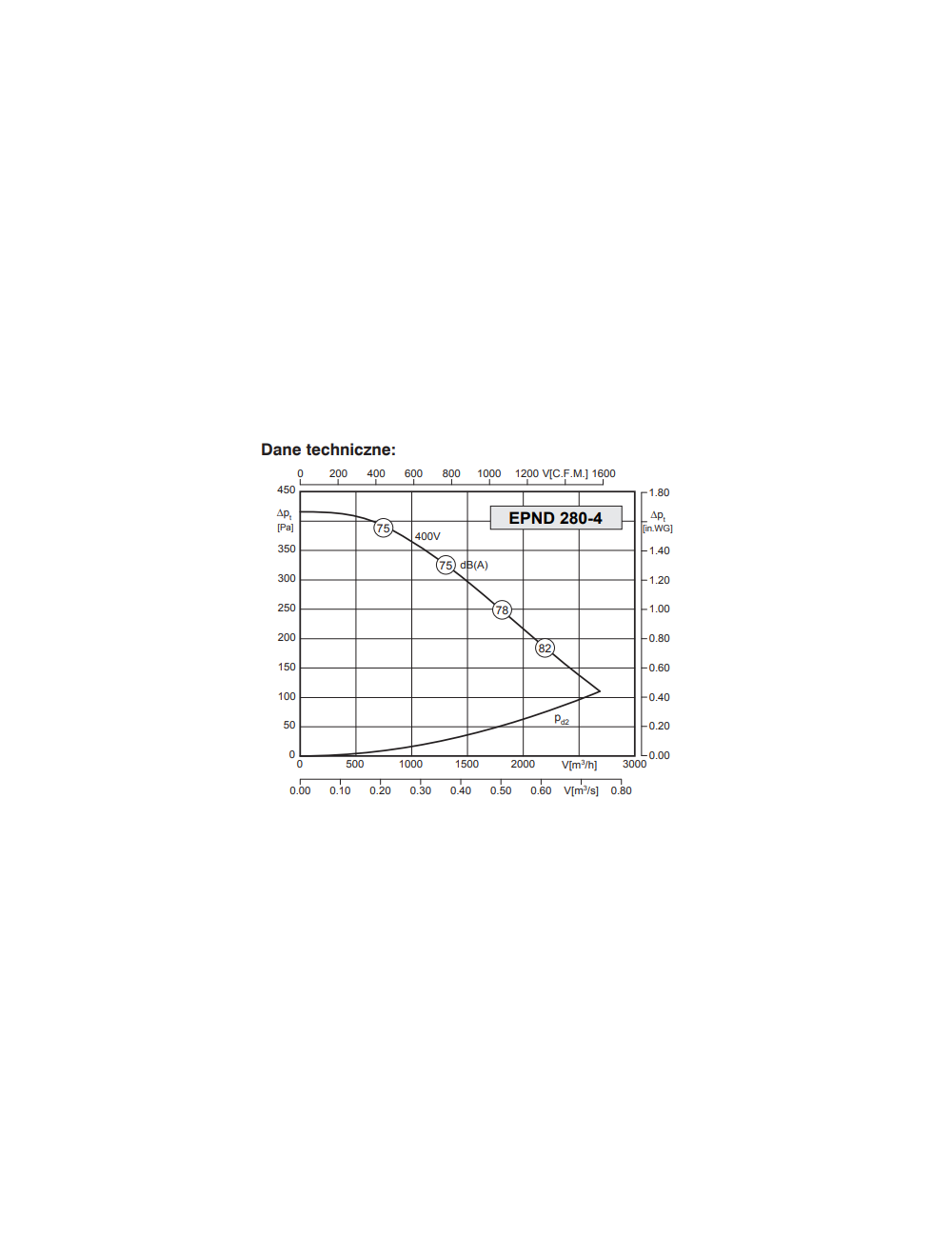

EPND 280-4 LG (0.25)
Dostępność: w magazynie
5 646,98 zł
cena netto
6 945,79 zł
cena brutto
EPND 280-4 LG (0.37)
Dostępność: w magazynie
4 437,17 zł
cena netto
5 457,72 zł
cena brutto
EPND 280-4 LG Ex
Dostępność: w magazynie
6 125,78 zł
cena netto
7 534,71 zł
cena brutto
EPND 280-4 RD (0.25)
Dostępność: w magazynie
4 473,72 zł
cena netto
5 502,68 zł
cena brutto
EPND 280-4 RD (0.37)
Dostępność: w magazynie
4 437,17 zł
cena netto
5 457,72 zł
cena brutto
EPND 280-4 RD Ex
Dostępność: w magazynie
7 489,10 zł
cena netto
9 211,59 zł
cena brutto

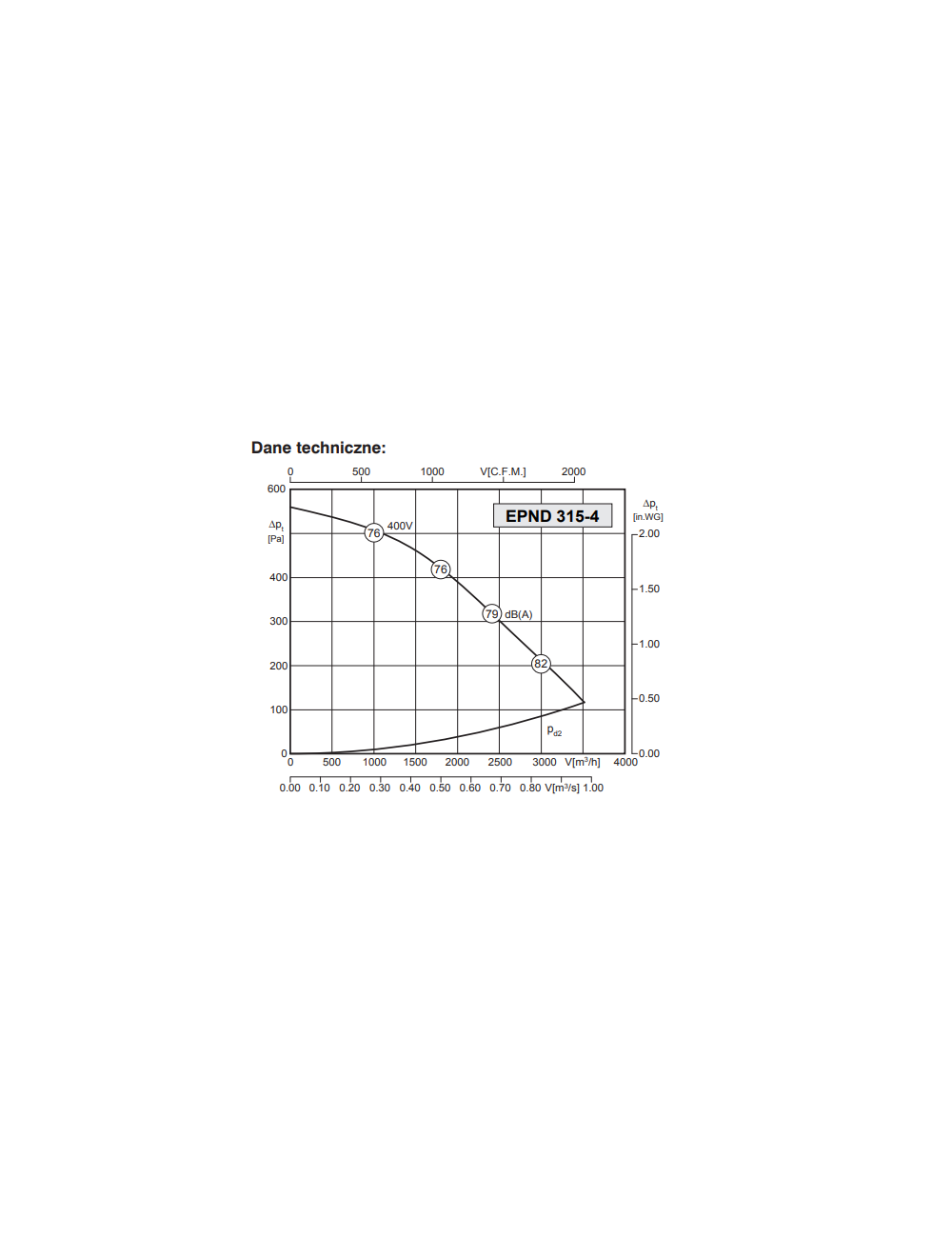

EPND 315-4 LG (0.55)
Dostępność: w magazynie
6 717,89 zł
cena netto
8 263,00 zł
cena brutto
EPND 315-4 LG (0.75)
Dostępność: w magazynie
5 855,31 zł
cena netto
7 202,03 zł
cena brutto
EPND 315-4 LG Ex
Dostępność: w magazynie
8 991,30 zł
cena netto
11 059,30 zł
cena brutto
EPND 315-4 RD
Dostępność: w magazynie
6 717,89 zł
cena netto
8 263,00 zł
cena brutto
EPND 315-4 RD Ex
Dostępność: w magazynie
6 546,11 zł
cena netto
8 051,72 zł
cena brutto

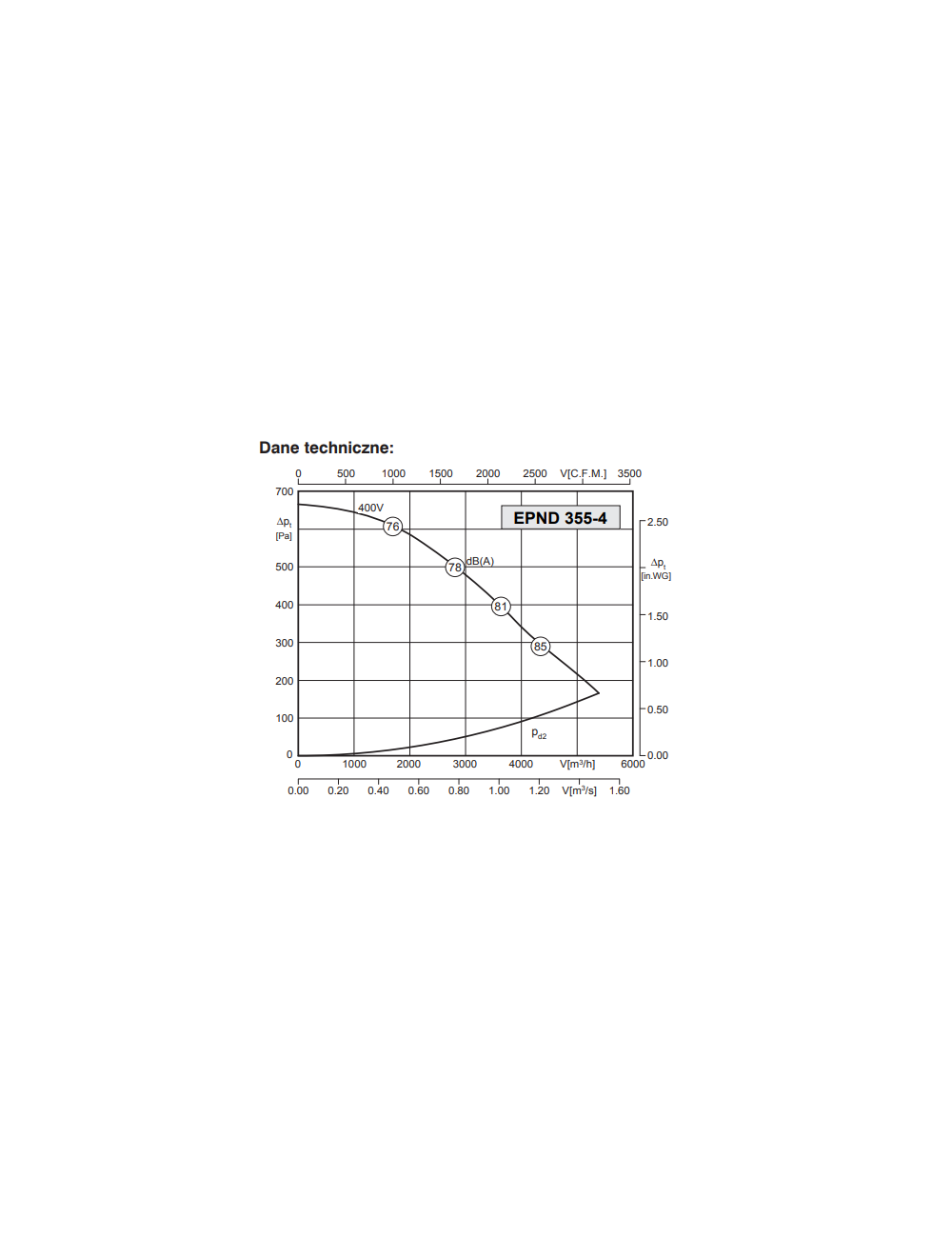

EPND 355-4 LG (1.5)
Dostępność: w magazynie
8 015,42 zł
cena netto
9 858,97 zł
cena brutto
EPND 355-4 LG Ex
Dostępność: w magazynie
11 250,09 zł
cena netto
13 837,61 zł
cena brutto
EPND 355-4 RD (0.75)
Dostępność: w magazynie
9 035,16 zł
cena netto
11 113,25 zł
cena brutto
EPND 355-4 RD (1.1)
Dostępność: w magazynie
7 185,73 zł
cena netto
8 838,45 zł
cena brutto
EPND 355-4 RD (1.5)
Dostępność: w magazynie
9 283,70 zł
cena netto
11 418,95 zł
cena brutto
EPND 355-4 RD Ex
Dostępność: w magazynie
7 945,97 zł
cena netto
9 773,54 zł
cena brutto

pokaż mniej modeli

Pliki do pobrania

Wentylatory EPND

Pliki do pobrania (3.34MB)
Bezpieczne płatności
21 dni na zwrot towaru
Darmowa dostawa paczkowa od 500zł
Gwarancja na wszystkie towary
Wsparcie techniczne
Szybka wysyłka

Zobacz także

Podstawa dachowa FS (ocynk)
  • Pakiet
  • Więcej opcji

Podstawa dachowa FS (ocynk)

Cena Cena od 468,38 zł
Pokaż produkt

Product Comments

Komentarze (0)

w tej samej kategorii:  Główna

Nagrzewnica wodna Reventon seria HC-3S 230V z konfuzorem Nagrzewnica wodna Reventon seria HC-3S 230V z konfuzorem Nagrzewnica wodna Reventon seria HC-3S 230V z konfuzorem
  • Pakiet
  • Więcej opcji

Nagrzewnica wodna Reventon seria HC-3S 230V z konfuzorem

Cena Cena od 1 564,97 zł
Pokaż produkt
Rekuperator VEKO 250
  • Pakiet
  • Więcej opcji

Rekuperator VEKO 250

Cena Cena od 4 963,00 zł
Pokaż produkt
Wentylator osiowy WSO Wentylator osiowy WSO Wentylator osiowy WSO
  • Pakiet
  • Więcej opcji

Wentylator osiowy WSO

Cena Cena od 774,90 zł
Pokaż produkt
Klapa Zwrotna KZD Klapa Zwrotna KZD Klapa Zwrotna KZD
  • Pakiet
  • Więcej opcji

Klapa Zwrotna JCA

Cena Cena od 468,59 zł
Pokaż produkt
