Zastosowanie

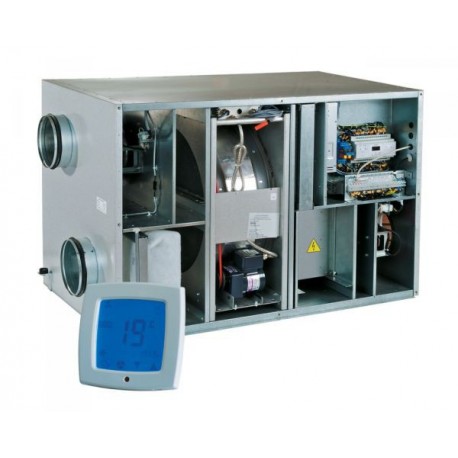

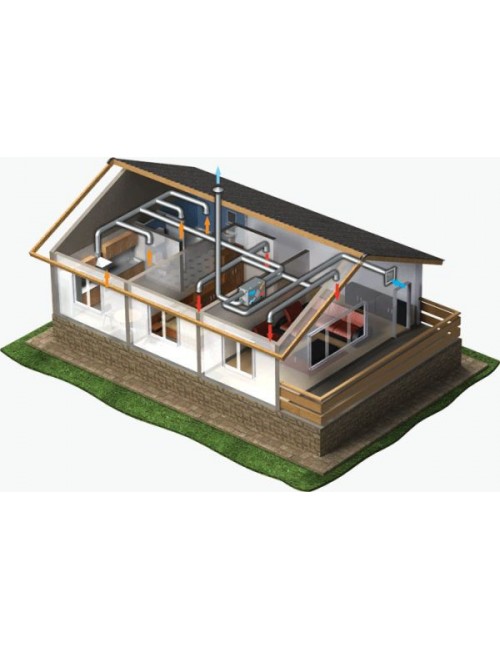

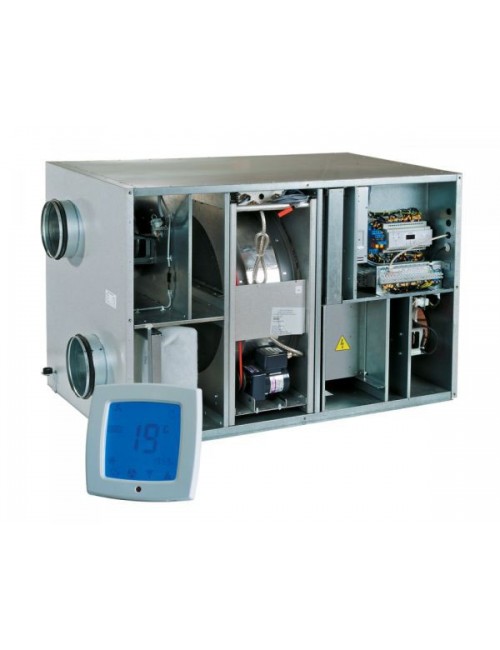

Centrala wentylacyjna z odzyskiem ciepła to kompletne urządzenie, które zapewnia mechaniczną wymianę powietrza w pomieszczeniach z jednoczesnym filtrowaniem powietrza nawiewanego. Centrala doprowadza do pomieszczeń powietrze świeże, a usuwa powietrze zanieczyszczone. Powietrze zużyte, za pośrednictwem wymiennika rotacyjnego, ogrzewa powietrze świeże, nawiewane do pomieszczeń. Centrale VUT R EH/WH wykorzystywane są w nawiewno-wywiewnej wentylacji pomieszczeń wymagających energooszczędnych rozwiązań przy zachowaniu efektywnej wymiany powietrza. Zastosowanie silników EC pozwoliło zmniejszyć zużycie energii elektrycznej od 1,5 do 3 razy, przy zachowaniu wysokiej sprawności oraz niskiego poziomu hałasu. Wszystkie modele przeznaczone są do łączenia z okrągłymi przewodami wentylacyjnymi o nominalnej średnicy: 160 (VUT R 400 EH/WH EC), 250 i 315mm (pozostałe typy).

Warianty
VUT R EH EC - modele z wymiennikiem rotacyjnym, elektryczną nagrzewnicą, wentylatorami z silnikami EC oraz poziomymi króćcami.

VUT R WH EC - modele z wymiennikiem rotacyjnym, wodną (glikolową) nagrzewnicą, wentylatorami z silnikami EC oraz poziomymi króćcami.

Obudowa
Obudowa centrali wykonana jest ze stopu alumioniowo-cynkowego, z wewnętrzną izolacją termiczną i akustyczną z wełny mineralnej o grubości 20mm. Zdejmowalne boczne panele gwarantują łatwy dostęp do wnętrza w przypadku konieczności wykonania czynności obsługowych.
Filtr

Centrala wentylacyjna wyposażona jest w filtry o klasie filtracji G4 (wywiew) i F7 (nawiew).

Wentylatory
W centralach zostały zastosowane wentylatory z zewnętrznymi wirnikami o łopatkach wygiętych do tyłu. Wentylatory wyposażone są w elektro-komutatorowe (EC) silniki prądu stałego o wysokiej sprawności. Tego typu silniki są na dzień dzisiejszy najlepszym rozwiązaniem w dziedzinie oszczędzania energii. Silniki EC charakteryzują się wysoką sprawnością i optymalnym sterowaniem w całym spektrum prędkości obrotów. Niewątpliwą zaletą silnika EC jest jego wysoki KPD (osiąga 90%).

Obrotowy wymiennik ciepła

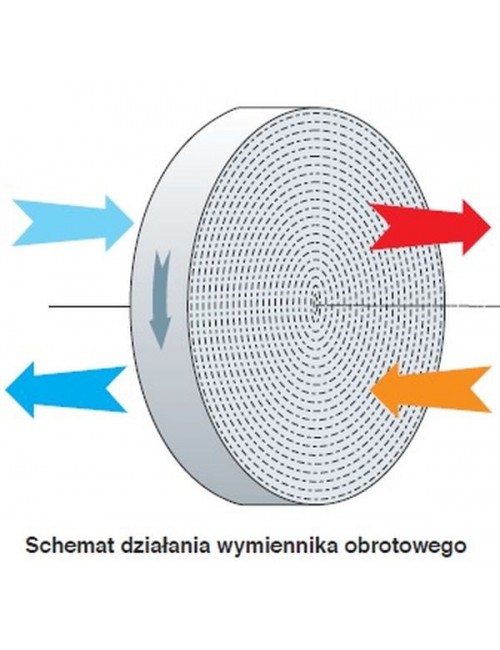

Obrotowy wymiennik ciepła jest obracającym się walcem, wypełnionym wewnątrz falistą taśmą aluminiową rozmieszczoną w taki sposób, aby strumienie powietrza nawiewanego i wywiewanego przechodząc przez rekuperator nie wchodził w sobą w bezpośredni kontakt. Podczas rotacji przez wnętrze wymiennika przechodzi najpierw powietrze nawiewane, następnie - zużyte powietrze z pomieszczeń. W wyniku tego procesu taśma aluminiowa jest cyklicznie ogrzewana i schładzana z każdym obrotem i w rezultacie przekazuje ciepło i wilgotność zużytego powietrza strumieniowi napływającemu z zewnątrz. Zaletą wymiennika rotacyjnego w porównaniu z płytowym, jest wyższa efektywność, stałe utrzymanie wilgotności w pomieszczeniu oraz bardzo niskie ryzyko zamarznięcia (prawie niemożliwe ze względu na średnią temperaturę we wnętrzu wymiennika oraz poziom wilgotności).

Nagrzewnica
W centrali zamontowano nagrzewnice wtórne, elektryczne (VUT R EH EC) lub wodne (VUT R WH EC), które w przypadku bardzo niskich temperatur zewnętrznych można włączyć w celu ewentualnego dogrzania powietrza nawiewanego do wartości zaprogramowanej przez użytkownika. Nagrzewnice są wyposażone w urządzenia zabezpieczające, umożliwiające bezpieczną i stabilną pracę centrali. Maksymalne ciśnienie w nagrzewnicy wodnej powinno wynosić nie więcej niż 1,0 Mpa (10 bar) przy maksymalnej temperaturze medium grzewczego do 95°C.

Sterowanie i automatyka
Centrala wentylacyjna posiada na wyposażeniu system automatyki sterowalny poprzez wielofunkcyjny panel kontrolny z wyświetlaczem LCD. Zestaw standardowy zawiera 10m kabla do połączenia centrali z panelem.
Funkcje automatyki VUT R WH EC
- włączenie i wyłączenie urządzenia
- wybór prędkości obrotów wentylatora
- utrzymanie temperatury nawiewanego powietrza na odpowiednim poziomie przez sterowanie siłownikiem zaworu trójdrogowego regulującym podanie nośnika ciepła do nagrzewnicy wodnej
- zabezpieczenie nagrzewnicy wodnej przed zamarznięciem (czujnik temperatury powietrza i czujnik temperatury na powrocie z nagrzewnicy)
- sterowanie pracą zewnętrznej pompy cyrkulacyjnej
- zabezpieczenie rekuperatora przed oblodzeniem
- kontrola stopnia zanieczyszczenia filtra (ustawienie okresu wymiany filtra w kalendarzu)
- sterowanie siłownikami przepustnic
Montaż

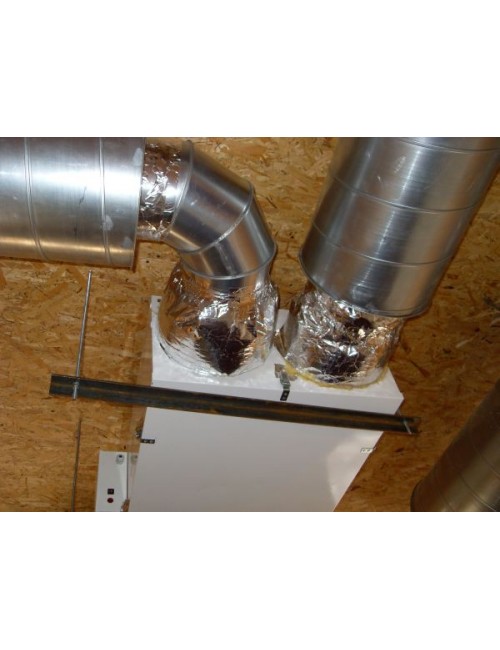

Centralę wentylacyjną można przymocować do podłoża lub do sufitu, za pomocą uchwytów wyposażonych w podkładki antywibracyjne. Urządzenie można zamontować zarówno w pomieszczeniach technicznych jak i w pomieszczeniach, które ono obsługuje. Rewizja serwisowa znajduje się w lewym bocznym panelu obudowy (patrząc od strony wlotowej). W centrali typu VUT R WH EC rurki nagrzewnicy wodnej wyprowadzone są na zewnątrz po stronie lewej od wlotów powietrza. Urządzenie należy zamontować w taki sposób, aby zapewnić swobodny odpływ skroplin. Podczas montażu urządzenia należy pamiętać o konieczności pozostawienia niezbędnego miejsca obsługi serwisowej. Przyłączenie elektryczne i instalacja powinny być wykonane zgodnie z instrukcją i schematem elektrycznym znajdującym się w DTR.
