Konstrukcja:

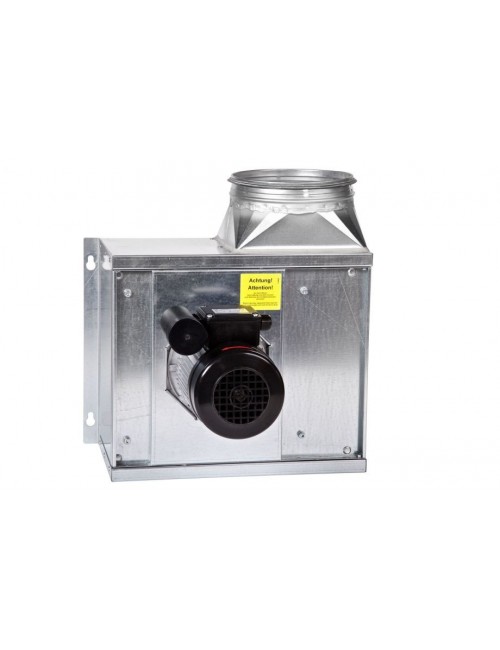

Wentylator promieniowy z silnikiem zlokalizowanym poza strumieniem przetłaczanego powietrza przeznaczony do stosowania w instalacjach wyciągowych kuchennych. Obudowa bez warstwy izolacji termicznej, wykonana z ocynkowanej galwanicznie blachy stalowej, posiada po prawej i po lewej stronie uchwyty do montażu ściennego. Opcjonalnie wentylator może zostać zainstalowany na konsoli wsporcznej. Zespół silnik - wirnik został zainstalowany na uchylnych drzwiach inspekcyjnych, dzięki czemu możliwy jest dostęp do wnętrza wentylatora w celu przeprowadzenia konserwacji. Wentylator został zaprojektowany do montażu i pracy w jednej pozycji ? figura LG-0. Wentylator standardowo nie jest wyposażony w króciec odpływu kondesatu. Króciec należy zainstalować we własnym zakresie w dolej części obudowy.

Wirnik:
Wyważany dynamicznie wirnik typu B. Łopatki pochylone do tyłu wykonane z ocynkowanej galwanicznie blachy stalowej. Kształt łopatek zapewnia brak wrażliwości na osadzający się tłuszcz, który nie ma wpływu na parametry pracy wentylatora. Poza tym wirnik z łopatkami pochylonymi do tyłu ma wyższą sprawność niż wirniki z łopatkami pochylonymi do przodu o zbliżonych parametrach pracy. Dzięki temu pobór mocy jest mniejszy.

Napęd i sterowanie:

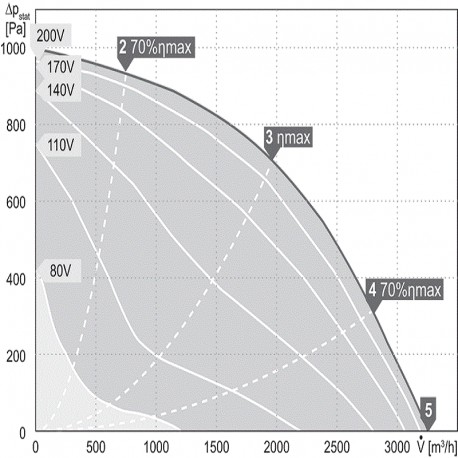

Jednofazowy (230V, 50Hz) asynchroniczny silnik elektryczny zlokalizowany całkowicie poza strumieniem przepływającego powietrza. Silniki posiadają wbudowane czujniki temperatury uzwojeń, których końcówki muszą zostać podłączone do zewnętrznego przekaźnika ochrony termicznej np. SET10 lub przekaźnika wbudowanego w transformatortowy regulator obrotów. Zakres regulacji napieciowej: 80-230V, 50Hz. Stopień ochrony silnika i puszka przyłaczeniowej IP54, urządzenia IPX4. Klasa izolacji F.

Maksymalna temperatura pracy:
temperatura otoczenia: 40°C
temperatura medium: 80°C

Zastosowanie:
Efektywny odciąg oparów z kuchni przemysłowych w obiektach gastronomicznych.
