Wentylator osiowy WAX

Wybierz wersję produktu
Model
Wydajność (m3/h)
Cena netto
WAX 250/W/4/1350S
Dostępny
1100
392,68 zł
WAX 300/W/4/1800S
Dostępny
1800
495,93 zł
WAX 350/W/4/2750S
Dostępny
2750
597,56 zł
WAX 400/W/4/3500S
Dostępny
3500
706,50 zł
WAX 450/W/4/5100S
Dostępny
5200
1 079,67 zł
WAX 500/W/4/6500S
Dostępny
6500
1 600,81 zł
WAX 550/W/4/7500S
Dostępny
7500
1 846,34 zł
WAX 630/W/6/9500S
Dostępny
9800
2 337,40 zł
WAX 450/N/4/5100S
Dostępny
5200
1 079,67 zł
WAX 500/N/4/6500S
Dostępny
6500
1 600,81 zł
WAX 550/N/4/7500S
Dostępny
7500
1 846,34 zł
WAX 630/N/6/9500S
Dostępny
9800
2 337,40 zł

Wentylatory osiowe o kompaktowej, płaskiej konstrukcji układu silnik-wirnik, dzięki której korpus silnika nie zajmuje dużo miejsca.

Towar dostępny

Pobierz kartę katalogową
Pobierz dokumentację techniczno-ruchową
Pobierz rysunki CAD

KONSTRUKCJA

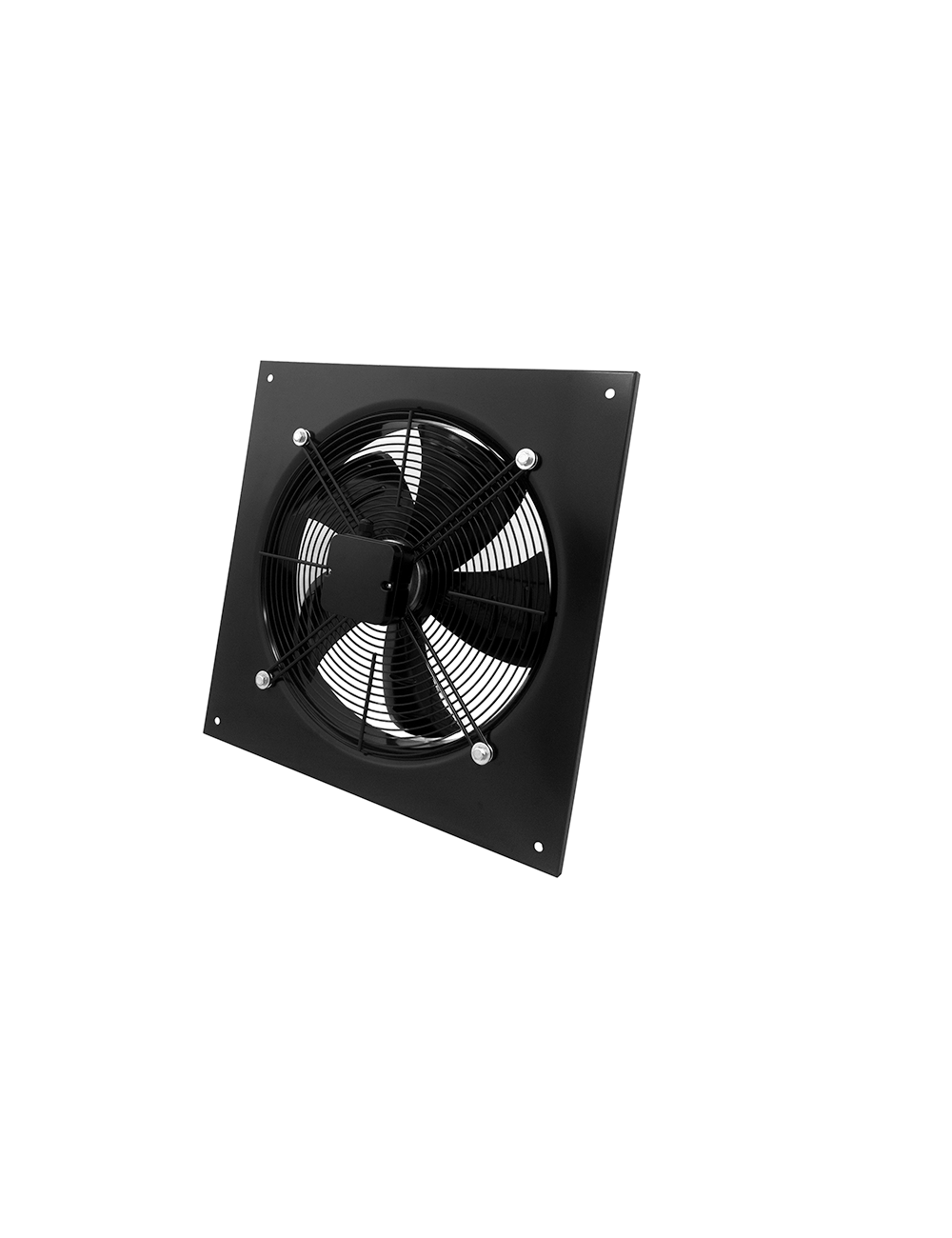

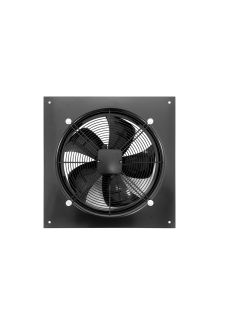

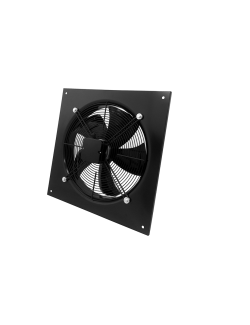

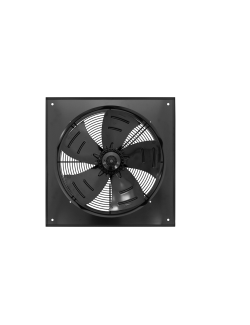

Wentylatory osiowe o kompaktowej, płaskiej konstrukcji układu silnik-wirnik, dzięki której korpus silnika nie zajmuje dużo miejsca. Obudowę stanowi kwadratowa płyta montażowa profilowana, wykonana z blachy stalowej pomalowanej na kolor czarny. Do płyty przymocowana jest siatka z drutu stalowego malowanego proszkowo na kolor czarny, na której zamocowano zespół silnika z zewnętrznym wirnikiem oraz puszkę przyłączeniową. Wentylatory przystosowane są do montażu w otworach przegród budowlanych i mogą być montowane wyłącznie od wewnątrz (po stronie pomieszczeń).

W skład typoszeregu wchodzą modele:

a) WYCIĄGOWE o kierunku przepływu powietrza oznaczonym strzałką A->

b) NAWIEWNE o kierunku przepływu powietrza oznaczonym strzałką <-V

Przez pojęcie „wyciągowe/nawiewne” rozumie się taki montaż wentylatora, kiedy wentylator zostanie zainstalowany po wewnętrznej stronie przegrody budowlanej i będzie wyciągał powietrze z pomieszczenia  lub do niego nawiewał.

WIRNIK

Łopaty wirnika wykonane ze stali pomalowanej na kolor czarny, wyważane dynamicznie w klasie G4 zgodnie z normą DIN ISO 1940 część 1.

NAPĘD I STEROWANIE

Napęd stanowi jednofazowy asynchroniczny silnik elektryczny (230V, 50Hz) z wirującą obudową. Silniki posiadają zintegrowane zabezpieczenie termiczne, które odcina zasilanie przy przekroczeniu temperatury około 150-160°C, a reset zabezpieczenia termicznego następuje w zakresie temperatur 90-120°C. Stopień ochrony dla rozmiarów 250 i 300 wynosi IP44, a pozostałe modele zapewniają ochronę IP54. Klasa izolacji F (155). Wszystkie wentylatory wyposażono w puszkę przyłączeniową. Istnieje możliwość sterowania napięciem w zakresie140-230V.

ZASTOSOWANIE

Wyciąg lub nawiew (w zależności od modelu) czystego, niezapylonego powietrza, niezawierającego gazów agresywnych chemicznie, korozyjnych i wybuchowych - w obiektach przemysłowych, magazynowych i gospodarczych.

Wybrane zastosowania wentylatorów WAX:

  • obiekty przemysłowe
  • hale produkcyjne
  • magazyny
  • przemysł rolno-spożywczy
Symbol producenta
Szkic
Wydajność (m3/h)
Moc (W)
Napięcie (V)
Max. ciśnienie robocze (Pa)
Natężenie prądu
Ilość obrotów (obr./min)
Poziom hałasu (dB)
Waga (kg)
WAX 250/W/4/1350S
1100
55
1~230
120
0.25 (A)
1400
49
3,8
WAX 300/W/4/1800S
1800
90
1~230
95
0.42 (A)
1350
52
5,2
WAX 350/W/4/2750S
2750
135
1~230
90
0.6 (A)
1380
58
6,3
WAX 400/W/4/3500S
3500
190
1~230
100
0.9 (A)
1350
60
8
WAX 450/W/4/5100S
5200
250
1~230
125
1,15 (A)
1350
62
10
WAX 500/W/4/6500S
6500
420
1~230
140
2 (A)
1320
69
16,5
WAX 550/W/4/7500S
7500
550
1~230
140
2,5 (A)
1320
73
21
WAX 630/W/6/9500S
9800
520
1~230
110
2,5 (A)
900
59
25
WAX 450/N/4/5100S
5200
250
1~230
125
1,15 (A)
1350
62
10
WAX 500/N/4/6500S
6500
420
1~230
140
2 (A)
1320
69
16,5
WAX 550/N/4/7500S
7500
420
1~230
140
2,5 (A)
1320
73
21
WAX 630/N/6/9500S
9800
520
1~230
110
2,5 (A)
900
59
25

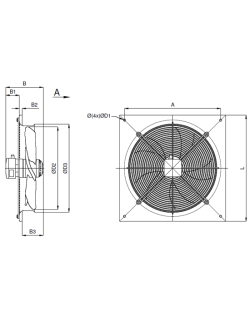

Symbol producenta
Szkic
A (mm)
B (mm)
D1 (mm)
L (mm)
B2 (mm)
B3 (mm)
D2 (mm)
D3 (mm)
B1 (mm)
WAX 250/W/4/1350S
320
139
7
370
15
64
250
280
60
WAX 300/W/4/1800S
380
149
10
430
15
74
300
335
60
WAX 350/W/4/2750S
435
172
10
485
15
92
350
380
65
WAX 400/W/4/3500S
490
185
10
540
15
105
400
430
65
WAX 450/W/4/5100S
520
195
10
575
15
105
450
480
65
WAX 500/W/4/6500S
615
182
10
665
15
107
500
555
60
WAX 550/W/4/7500S
670
195
10
725
15
105
550
615
75
WAX 630/W/6/9500S
750
216
10
805
20
116
630
665
80
WAX 450/N/4/5100S
535
195
12
575
15
31
450
-
36
WAX 500/N/4/6500S
610
189
12
665
15
-
500
-
35
WAX 550/N/4/7500S
670
189
12
725
15
-
550
-
38
WAX 630/N/6/9500S
750
232
12
805
20
-
630
-
42
