OPIS TECHNICZNY

Wentylatory dachowe typoszeregu [SZTIL] klasyfikowane są w grupie wentylatorów promieniowych z tworzyw sztucznych.
Wyrzut pionowy powietrza wentylacyjnego może być zrealizowany przez zastosowanie kierownicy.[OPCJA].
Wentylatory typoszeregu [SZTIL] przeznaczone są do pracy we wszystkiego rodzajach instalacjach wentylacji bytowej i przemysłowej ogólnego przeznaczenia.
Wentylatory typoszeregu [SZTIL] dostępne są w tylko w wykonaniu standardowym [s].

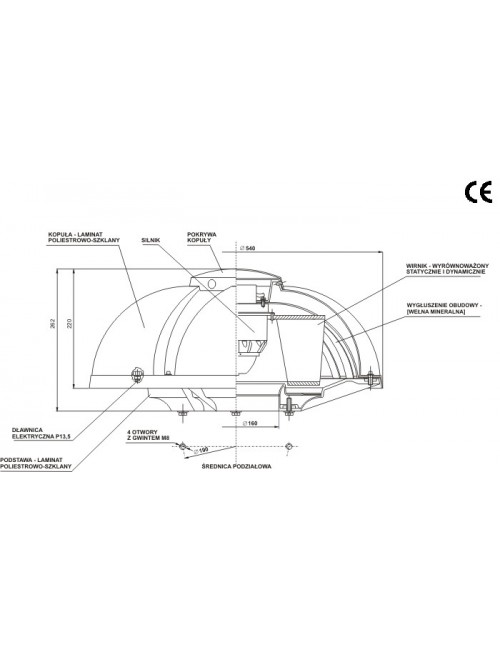

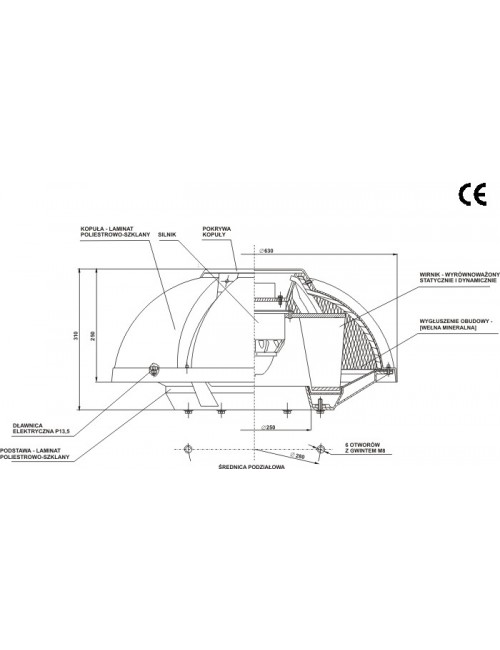

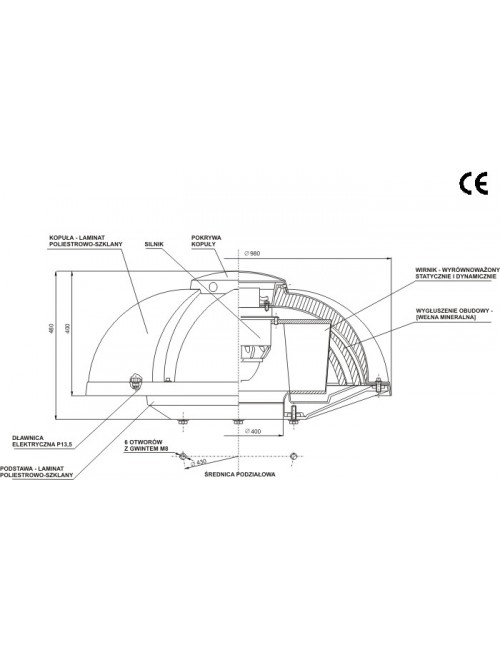

Cechą charakterystyczną ich konstrukcji jest zastosowanie wytłumienia obudowy. Cechy geometryczne obudowy wentylatora oraz zastosowanie materiałów tłumiących pozwala zredukować poziom hałasu emitowanego do otoczenia i do sieci kanałów wentylacyjnych.
Główne elementy konstrukcyjne (obudowa, kopuła, koło wirnikowe) wykonywane są z kompozytów poliestrowo-szklanych. Zastosowanie kompozytów oparych na żywicach zbrojonych włóknem szklanym zapewnia konstrukcji dużą wytrzymałość mechaniczną oraz odporność na oddziaływanie atmosferyzne i chemiczne. Powierzchnie elementów obudowy wykończone są warstwą żelkotu barwionego wg kolorów podstawowych palety RAL. Odporność żelkotów na promieniowanie UV zapewnia estetyczny wygląd w okresie wieloletniego użytkowania.
Wirniki wentylatorów wyrównoważane są dynamicznie w klasie [G 2.5]. Każdy wentylator przechodzi kontrolę wyrównoważania w łożyskach własnych na stanowisku prób ruchowych [ISO 2372].
Wentylatory typoszeregu [SZTIL] przeznaczone są do transportu niezapylonego czynnika [p < 0.3 (g/Nm³)] o temperaturze [t ≤ 40 (°C)].
W zależności od warunków zasilania na miejscu zabudowy wentylatory mogą być dostarczone z silnikami asynchronicznymi z wirującym stojanem jednofazowymi lub trzyfazowymi, jednobiegowymi.
Zaleca się stosowanie wyłączników serwisowych typu [WIS].
Właściwe podłączenie elektryczne silników jednobiegowych jedno lub trzyfazowych zapewnia zastosowanie zestawów rozruchowo-zabezpieczających typu [S – Z].
Silnik trzyfazowy, jednobiegowy wentylatora może być zasilany i regulowany (płynna regulacja obrotów) przy pomocy przetwornicy częstotliwości [Układ regulacji FAUST].
Silnik jednofazowy, jednobiegowy wentylatora może być zasilany i regulowany (płynna regulacja obrotów) z układów regulacji przemiennego napięcia zasilania [UKŁAD WIR S, UKŁAD WIR DN].
Wentylator przystosowany jest do montażu na konstrukcji wsporczej (np. podstawa dachowa, podstawa tłumiąca [PTL, PTS], wywietrzak zintegrowany typu [WZ]) wyposażonej w kołowe przyłącze kołnierzowe.
Dostawcą silników napędowych jest niemiecka firma Ziehl – Abegg.

INFORMACJA OGÓLNA

PRZEZNACZENIE
Wentylatory typoszeregu SZTIL przeznaczone są do pracy w instalacjach wentylacji mechanicznej ogólnego
przeznaczenia.

WIELKOŚCI: 160, 200, 250, 315, 400, 500

OZNACZENIE

:

RODZAJ:

• dachowy
• promieniowy
